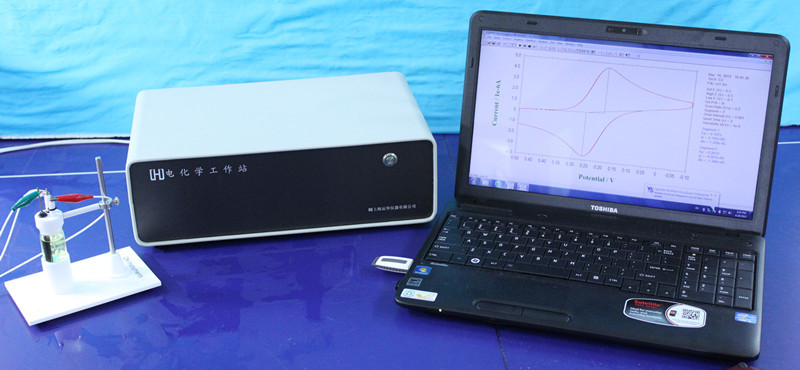

CHI600E系列电化学分析仪/工作站

CHI600E系列为通用电化学测量系统。下图为仪器的硬件结构示意图。仪器内含快速数字信号发生器，用于高频交流阻抗测量的直接数字信号合成器，双通道高速数据采集系统，电位电流信号滤波器，多级信号增益，iR降补偿电路，以及恒电位仪／恒电流仪（660E）。电位范围为±10V，电流范围为±250mA。电流测量下限低于10pA。可直接用于超微电极上的稳态电流测量。如果与CHI200B微电流放大器及屏蔽箱连接，可测量1pA或更低的电流。如果与CHI680C大电流放大器连接，电流范围可拓宽为±2A。CHI600E系列也是十分快速的仪器。信号发生器的更新速率为10MHz，数据采集采用两个同步16位高分辨低噪声的模数转换器，双通道同时采样的zuigao速率为1MHz。双通道同步电流电位采样可加快阻抗测量的速度。某些实验方法的时间尺度可达十个数量级，动态范围极为宽广。循环伏安法的扫描速度为1000V/s时，电位增量仅0.1mV，当扫描速度为5000V/s时，电位增量为1mV。又如交流阻抗的测量频率可达1MHz，交流伏安法的频率可达10KHz。仪器可工作于二，三，或四电极的方式。四电极可用于液/液界面电化学测量，对于大电流或低阻抗电解池（例如电池）也十分重要，可消除由于电缆和接触电阻引起的测量误差。仪器还有外部信号输入通道，同步16位高分辨采样的zuigao速率为1MHz。可在记录电化学信号的同时记录外部输入的电压信号，例如光谱信号等。这对光谱电化学等实验极为方便。

CHI600E系列硬件采用了高速的处理器，快速的放大器，快速的模数转换器和数模转换器。计时电量法加上了模拟积分器。一个16位高分辨高稳定的电流偏置电路以达到电流复零输出，亦可用于提高交流测量的电流动态范围。高分辨的模数转换器具有更好的信噪比，也给出了灵敏度设置的更大动态范围。

CHI600E系列仪器的内部控制程序采用了FLASH存储器。仪器软件的更新不再需要通过邮寄并更换EPROM，而可以通过网络进行传送并通过程序命令写入。这使得软件更新更加快捷方便。

CHI600E系列还允许升级为双恒电位仪。新的设计通过增加一块第二通道的电位控制，电流电压转换，多级增益和低通滤波器的电路板，便成了CHI700E系列的双恒电位仪。

CHI600E系列仪器集成了几乎所有常用的电化学测量技术。为了满足不同的应用需要以及经费条件，CHI600E系列分成多种型号。不同的型号具有不同的电化学测量技术和功能，但基本的硬件参数指标和软件性能是相同的。CHI600E和CHI610E为基本型，分别用于机理研究和分析应用。它们也是十分优良的教学仪器。CHI602E和CHI604E可用于腐蚀研究。CHI620E和CHI630E为综合电化学分析仪，而CHI650E和CHI660E为更先进的电化学工作站。

CHI600E 系 列 电 化 学 分 析 仪 / 工 作 站 的 框 图

CHI600E系列仪器不同型号的比较

注： #：包括相应的极谱法和溶出伏安法。用于极谱法时需要特殊的静汞电极或敲击器。

*：价格不包括计算机。仪器的保修期为一年。
