LX-9831电压降测试仪_多功能 温升接触电阻检测

LX-9830G/LX-9831电压降测试仪分实用型与多功能型，可测电压降、接触电阻、温升，恒流源输出且配备通讯接口，支持外接控制单元与PC软件分析，测试电流可定制，适配多类产品检测。

一、产品介绍

LX-9830G/LX-9831电压降测试仪包含两款机型，LX-9830G为实用型，LX-9831为多功能型，专为产品的电压降、接触电阻、温升检测设计。仪器采用恒流源输出设计，配备通讯接口，可外接控制单元，部分机型支持PC软件分析，能呈现多参数变化曲线及数据模型，测试电流可按需选购或定制，适配多类产品检测需求，覆盖生产、质控等多场景使用。

二、产品特点

1. 两款机型差异化设计，实用型侧重基础检测，多功能型兼顾全性能，灵活适配不同检测需求；

2. 采用恒流源输出，保障测试电流稳定，为检测数据稳定提供支撑；

3. 配备通讯接口，可外接控制单元，拓展操作方式，检测便捷性；

4. 多功能型支持PC软件分析，可生成多参数变化曲线及数据模型，便于数据深入分析；

5. 测试电流量程可按需选购或定制，适配不同产品的检测电流需求；

6. 数据呈现清晰，实用型采用仪表数显，多功能型兼顾数显与软件分析，满足不同数据处理需求；

7. 可定制治具，适配不同规格产品检测，同时支持多种选购配件，拓展使用场景；

8. 电源可根据测试量程适配AC220V或380V，实用性强，适配不同场地供电需求。

三、产品功能

1. 检测功能：可测量电压降、接触电阻、温升（LX-9831支持，LX-9830G不支持），覆盖多类产品检测需求；

2. 恒流源输出：提供稳定测试电流，确保检测数据的一致性与可靠性；

3. 通讯与控制：配备通讯接口，可外接控制单元，实现多样化操作控制；

4. 数据处理：LX-9830G采用仪表数显、人工统计数据；LX-9831支持仪表数显与PC软件分析，可生成电阻、温升、电压降数据图谱；

5. 参数显示：清晰显示测试电流、时间、温升、接触电阻和电压降等参数，部分参数可呈现变化曲线及数据模型；

6. 负载测试：LX-9831支持0.01S—99.99H负载测试（非满载条件下），LX-9830G需人工记录负载测试时间；

7. 测量模式：LX-9831支持一般材料类和电线束类两种测量模式，适配不同类型产品检测；

8. 校准功能：支持选购0.2级标准分流器，可自我校准仪器，保障检测精度；

9. 定制适配：可根据产品规格定制治具，电压降量程、测试电流等可按需定制。

四、工作原理

仪器通过恒流源输出稳定的测试电流，将待检测产品（如电线束、插接器等）接入测试回路，通过内置检测模块采集产品两端的电压降、接触电阻及温升数据（多功能型）。采集的数据经仪器处理后，LX-9830G通过仪表直接显示，需人工统计；LX-9831可通过仪表显示，同时支持PC软件分析，生成参数变化曲线及数据模型，便于工作人员直观查看数据变化趋势，完成整个检测流程。

五、参照标准

仪器贴合电线束、插接器、汽车开关等相关产品的检测需求，严格遵循产品检测相关行业规范及标准，确保检测结果合规可信，适配生产、质控、检测等多场景的合规要求，具体参照对应产品的行业检测标准及技术规范。

六、应用场景

本系列仪器适配多类产品检测，覆盖生产、质控、科研等多个环节，具体应用如下：

• 汽车零部件领域：用于汽车电线束、汽车开关、继电器等产品的电压降、接触电阻及温升检测，保障汽车零部件性能稳定；

• 电子元器件领域：适配插接器、开关触点、继电器等电子元器件的相关参数检测，辅助生产质量把控；

• 电线电缆领域：用于电线束的接触电阻、电压降检测，确保电线束传输性能符合要求；

• 生产质控领域：适配相关产品生产线的半成品、成品检测，把控产品质量一致性；

• 科研检测领域：适用于科研院所、检测机构，用于相关产品的性能检测与研究，提供可靠数据支撑；

• 其他领域：适配具有类似特性的产品，满足其电压降、接触电阻、温升或负载测量需求。

七、适用范围

适用于电线束、插接器、开关触点、继电器、汽车开关等相关产品的接触电阻、温升、电压降或负载测量，同时适配具有类似特性的产品。两款机型适配不同场景，LX-9830G实用型适配基础检测需求，LX-9831多功能型适配全、深入的检测需求，可覆盖生产、质控、科研等多个环节的检测需求。

八、技术参数

九、标准配置外订购明细

十、操作流程

1. 开启仪器电源，根据测试量程确认电源输入是否适配（AC220V或380V），预热5分钟，确保设备处于稳定工作状态；

2. 根据待检测产品规格，选择对应的机型功能及测试参数，设定测试电流、电压等相关参数；

3. 如需外接控制单元或PC软件，将相关设备与仪器通过通讯接口连接，完成调试，确保信号传输顺畅；

4. 根据产品规格，安装定制治具（如需），将待检测产品平稳接入测试回路，确认连接牢固、接触良好；

5. 启动检测程序，仪器开始工作，恒流源输出稳定电流，同步采集相关检测数据；

6. 检测过程中，实时查看仪表显示的参数数据，LX-9831可通过PC软件查看数据变化曲线及数据模型；

7. 检测完成后，LX-9830G人工记录检测数据，LX-9831可通过PC软件导出数据及图谱，完成数据留存；

8. 关闭仪器电源，断开测试回路，取下待检测产品，清理测试工位及治具，做好设备日常维护；

9. 如需批量检测，重复步骤2-8即可；定期使用校准分流器对仪器进行校准，保障检测精度。

十一、服务保障

• 1. 整机提供12个月保修，主要部件质保延长，易损配件现货供应，满足日常更换需求；

• 2. 提供24小时在线技术咨询，工作日内响应，解答设备使用中的疑问；

• 3. 配套多形式操作指导，包含视频教程、远程指导、图文手册，便于操作人员上手；

• 4. 支持仪器定期校准、维护保养服务，提供检测服务及计量证书，保障设备长期稳定运行；

• 5. 可提供定制化服务，根据客户需求定制测试电流、电压降量程、治具等，适配特殊检测场景；

• 6. 提供选购配件及延保服务，配套分析软件、电脑打印机等选购产品的安装调试指导；

• 7. 针对仪器使用过程中的故障，提供维修服务，减少检测工作中断时间。

十二、相关配套产品

• 1. 测试线（9830-CSX）：电流和电压线各2条，适配仪器测试回路连接，标配1套；

• 2. 0.2级分流器：多种规格可选（10A、40A、60A、100A等），用于仪器自我校准，可按需选购数量；

• 3. 分析软件（9831-RJ）：适配LX-9831多功能型，用于数据图谱分析，可按需选购；

• 4. 电脑和打印机：依据客户要求配置，用于数据导出、打印，适配PC软件分析功能；

• 5. 样品治具（9831-ZJ）：根据产品规格定制，辅助样品固定与测试，可按需选购；

• 6. 校准配件：配套校准分流器使用，保障仪器校准精度；

• 7. 外接控制单元：可按需选购，拓展仪器操作方式；

• 8. 打印机耗材：适配选购的打印机，保障数据打印顺畅。

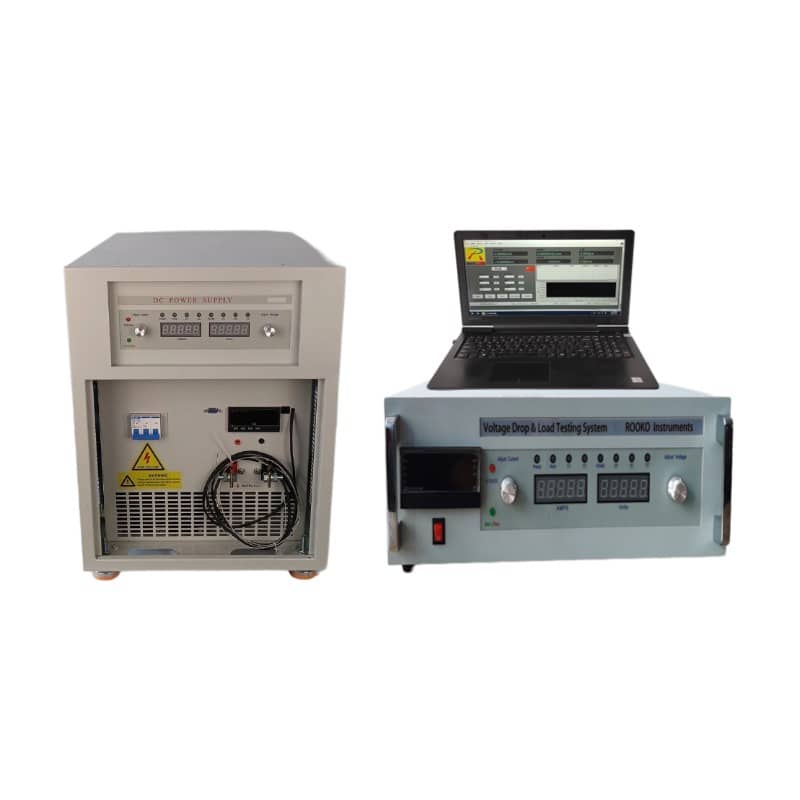

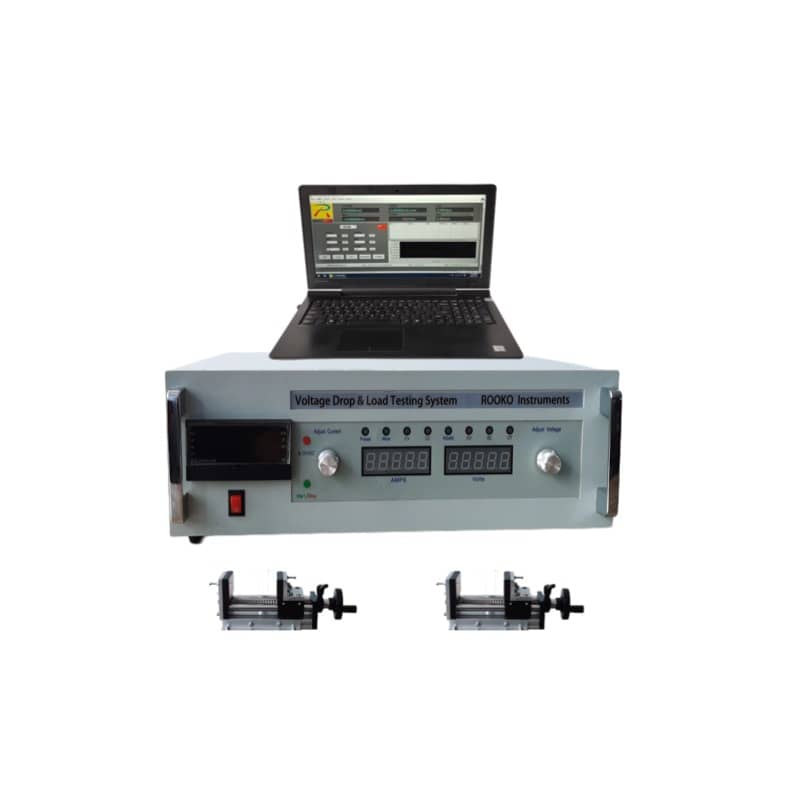

LX-9831电压降测试仪_多功能 温升接触电阻检测
