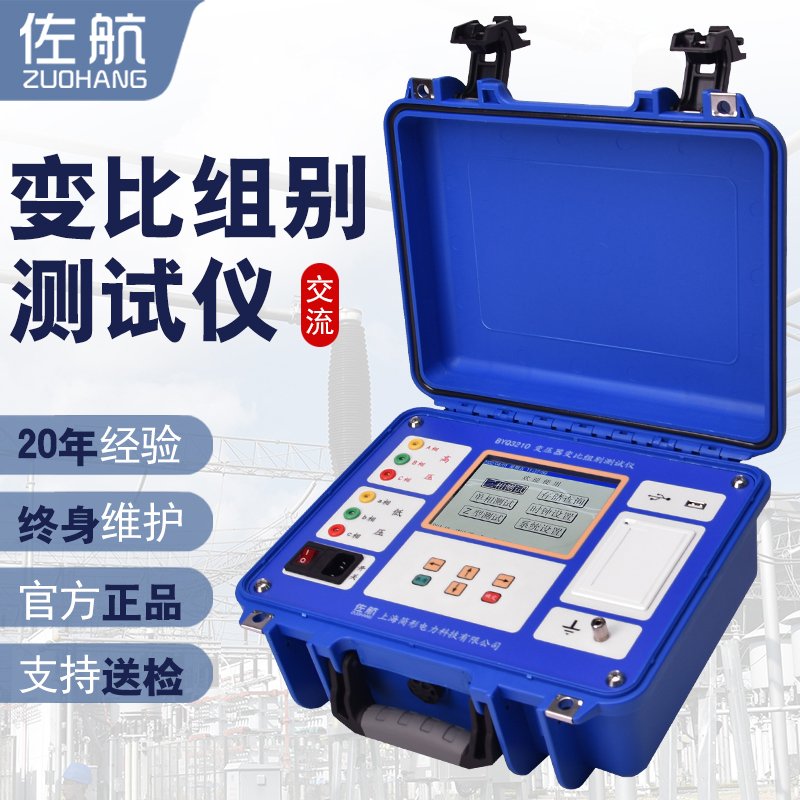

功能特点

u 全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。

u 具有盲测功能，即在不知道高低压联结方式时进行变比、组别测试。

u 在常规变压器、Z型变压器、PT试品测试的基础上增加了CT变比极性测试功能，应用领域更广。

u 量程宽、精度高，变比测量范围可达10000，且**值10000时测试精度保证0.3%。

u 具有反接保护、输出短路保护等完善的保护功能。

u 5.6寸超大工业级高亮度彩色液晶屏，在强阳光下显示依然清晰可见。

u 配备热敏打印机，便于数据打印。

具有本机存储和优盘存储，方便数据保存

功能模块	说明
高压测试端	黄、绿、红3色接线座，分别对应A、B、C三相，和红色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器高压侧的A、B、C三相；单相测试时接黄、绿测试线。
低压测试端	黄、绿、红3色接线座，分别对应a、b、c三相，和黑色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器低压侧的a、b、c三相；单相测试时接黄、绿测试线。
显示屏	5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。
按键	操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“← →”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。
功能模块	说明
电源开关	整机电源开关，开机时拨到“―”位置，关机时拨到“○”位置。
电源接口	AC220V电源接口。保险管座与电源接口一体，保险管规格为250V/2A，尺寸20mm×φ5mm，应使用相同规格的保险管。
接地端子	仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须清除干净。
打印机	打印测试结果。
USB接口	外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的优盘；在存储过程中，严禁拨出优盘。

6 操作使用说明

u 单相变压器或单相PT测试接线

高压测试端红色测试线的黄、绿测试钳接被测试品的高压端；低压测试端黑色测试线的黄、绿测试钳接被测试品的低压端。

u 单相CT测试接线

高压测试端红色测试线的黄、绿测试钳接被测试品的二次侧；低压测试端黑色测试线的黄、绿测试钳接被测试品的一次侧。

u 三相变压器测试接线

高压测试端红色测试线的黄、绿、红测试钳接被测试品高压端的A、B、C相；低压测试端黑色测试线的黄、绿、红测试钳接被测试品低压端的a、b、c相。

u 打印机使用说明

打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。

打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，纸的方向为有药液一面(光滑面)向上；合上纸仓盖,打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

编号	说明
1	一级操作目录，通过“上下”键选择这些功能，当这些功能被选定后，按“左右”键选择对应功能的参数。小提示：光标在一级操作目录下，可按“确认”键将光标快速跳转到按钮，可快速启动测量。
编号	说明
试品编号	设置本次试验的试品编号。
额定高压额定低压	设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。只有额定高、低电压值、分接间距、额定分接位输入正确后，测试结果才可以正确计算出当前分接档位值和误差值。
分接	设置所测试品的分接间距和额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。
联结组别	设置所测试品的联结方式和联结组别。当用户选择已知的联结方式后，仪器测量与显示按用户输入为准，当用户选择“未知”后，由仪器自动判断联结方式，如果高、低压侧的联结方式都选择“未知”时，测量结果不显示联结方式。对于联结组别，用户可按实际情况进行选择，如
编号	说明
联结组别	果联结组别未知，可选“自动”，由仪器自动判断联结组别，在“盲测功能”菜单里，联结组别固定为“自动”，不可改动。
测量方式	选择不同的测量方式。三相变比：根据设定的高、低压联结方式和组别，三相同时测量变比。组别测试：只测量联结组别。三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所选相进行变比测量。小提示：此功能方便只针对某一相进行测量、检测，节约时间。
2	二级操作目录，对应一级操作目录的设置参数，通过“上下”键修改参数。小提示：光标在二级操作目录下，可按“确认”或“取消”键将光标快速跳转到一级操作目录。
3	对所选功能的解释说明。
4	光标在此处时，按“确认”键启动测量。

在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。
