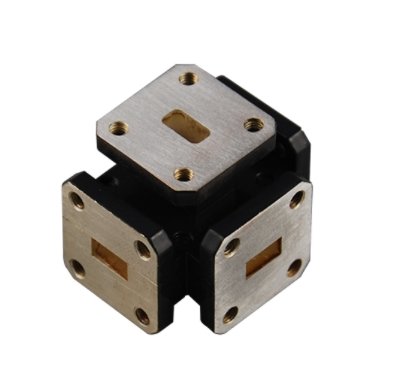

矩形波导魔T

直接联系

成都欧拉微波元器件有限公司

四川

产品规格型号

参考报价：

面议

品牌：

成都欧拉

型号：

矩形波导魔T

关注度：

241

产品介绍

产品概述

　　波导魔T具有如下特点：平衡臂两端对称;从E臂输入的信号会在平衡臂两端等幅反相输出，H臂隔离;从H臂输入的信号会在平衡臂两端等幅同相输出，E臂隔离;从平衡臂任一端输入的信号在E臂和H口等分输出，而对应平衡臂另一端隔离。因此魔T具有的对口隔离及完全匹配的特点，使之在微波领域获得了广泛应用。其基本材料为铜材、铝材，表面处理有镀银、钝化、导电氧化等。矩形波导魔T的外形尺寸、法兰、材料、表面处理和电气指标要求均可以按用户要求定制。

产品型号	波导规格	频率（GHz）	带宽	驻波	隔离度	对称性
MT0.32T0.49A10	BJ3(WR2300)	0.32-0.49	＜15%	1.2	35	±0.2
MT0.35T0.53A10	BJ4(WR2100)	0.35-0.53	＜15%	1.2	35	±0.2
MT0.41T0.62A10	BJ5(WR1800)	0.41-0.62	＜15%	1.2	35	±0.2
MT0.75T1.15A10	BJ9(WR975)	0.75-1.15	＜15%	1.2	35	±0.2
MT0.96T1.46A10	BJ12(WR770)	0.96-1.46	＜15%	1.2	35	±0.2
MT1.13T1.73A10	BJ14(WR650)	1.13-1.73	＜15%	1.2	35	±0.2
MT1.45T2.2A10	BJ18(WR510）	1.45-2.2	＜15%	1.2	35	±0.2
MT1.7T2.61A10	BJ22(WR430)	1.7-2.61	＜15%	1.2	35	±0.3
MT2.17T3.3A10	BJ26(WR340)	2.17-3.3	＜15%	1.2	35	±0.3
MT2.6T3.95A10	BJ32(WR284)	2.6-3.95	＜15%	1.2	35	±0.3
MT3.22T4.9A10	BJ40(WR229)	3.22-4.9	＜15%	1.2	35	±0.3
MT3.94T5.99A10	BJ48(WR187)	3.94-5.99	＜15%	1.2	35	±0.3
MT4.64T7.05A10	BJ58(WR159)	4.64-7.05	＜15%	1.2	35	±0.3
MT5.38T8.17A10	BJ70(WR137)	5.38-8.17	＜15%	1.2	35	±0.3
MT6.57T9.99A6	BJ84(WR112)	6.57-9.99	＜15%	1.2	35	±0.3
MT8.2T12.4A6	BJ100(WR90)	8.2-12.4	＜15%	1.2	35	±0.3
MT9.84T15A6	BJ120(WR75)	9.84-15	＜15%	1.2	35	±0.3
MT11.9T18A6	BJ140(WR62)	11.9-18	＜15%	1.2	35	±0.3
MT14.5T22A6	BJ180(WR51)	14.5-22	＜15%	1.2	35	±0.3
MT17.6T26.7A6	BJ220(WR42)	17.6-26.7	＜15%	1.2	30	±0.3
MT21.7T33A6	BJ260(WR34)	21.7-33	＜15%	1.2	30	±0.3
MT26.5T40A6	BJ320(WR28)	26.5-40	＜15%	1.2	30	±0.3
MT32.9T50.4C12	BJ400(WR22)	32.9-50.1	＜15%	1.3	30	±0.4
MT39.2T59.6C12	BJ500(WR19)	39.2-59.6	＜15%	1.3	30	±0.4
MT49.8T75.8C12	BJ620(WR15)	49.8-75.8	＜15%	1.3	30	±0.4
MT60.5T91.9C12	BJ740(WR12)	60.5-91.9	＜15%	1.3	30	±0.4
MT73.8T112C12	BJ900(WR10)	73.8-112	＜15%	1.35	30	±0.4
