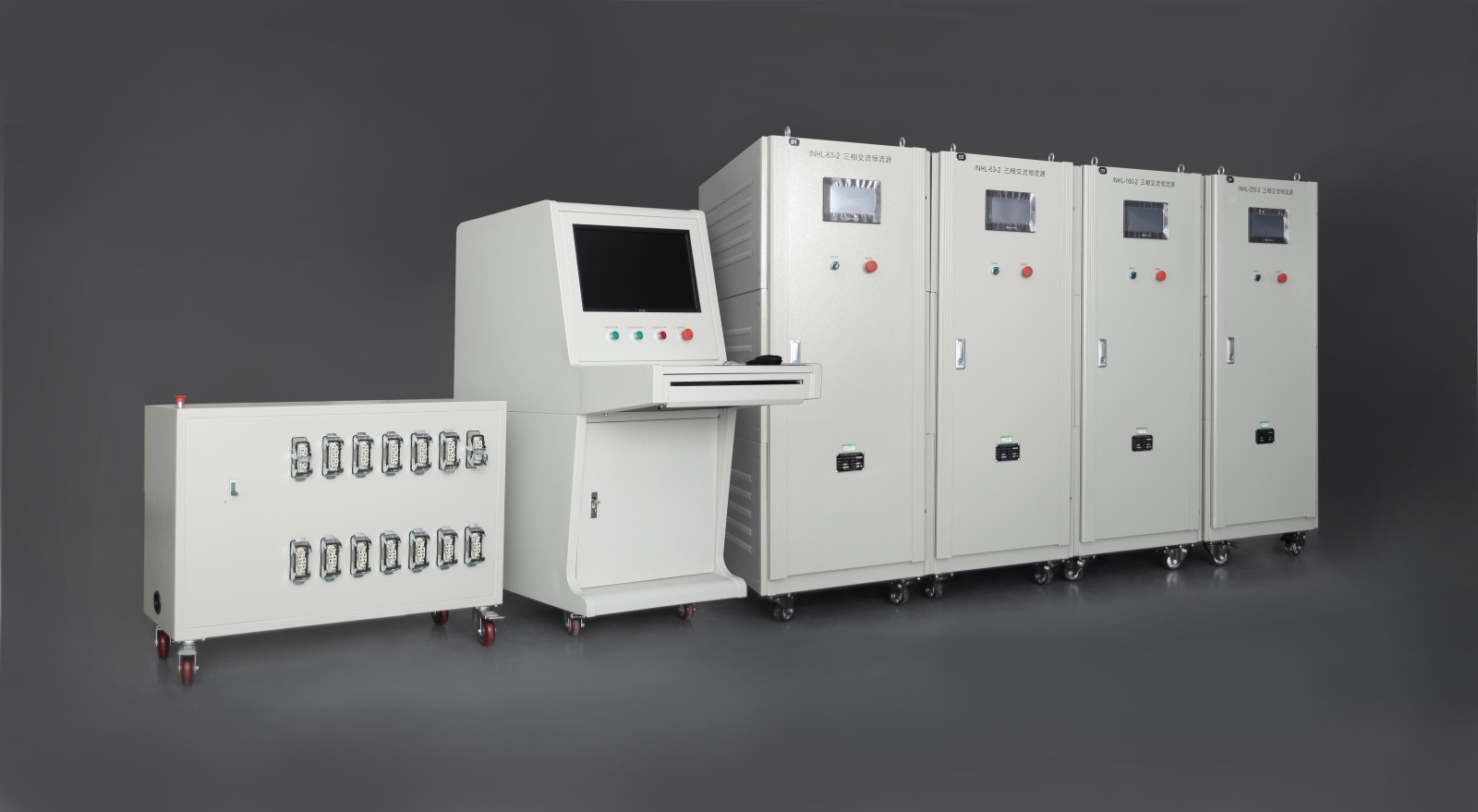

低压成套设备温升试验装置

一.概述

低压成套设备温升试验装置是我司研发设计制造的新一代大电流多回路集中控制产品。本装置采用计算机自动控制技术，同时控制多台三相稳流负载柜在外界电网波动与回路阻抗变化的情况下同步协调工作。各回路电流稳流速度快，控制精度高。完全满足各低压电气研究院所，低压电气质量技术检测中心与相关产品生产厂家，对该项目试验的需求。

该装置设计、生产制造严格遵循如下国家标准：

《GB14048.1低压开关设备和控制设备总则》;

《GB14048.2低压开关设备和控制设备 第2部分：断路器》

二．现场使用环境：

1. 户内使用，宜室内通风良好。

2. 海拨高度不超过2000米。

3. 环境温度在-10～＋50℃之间。

4. 日平均相对湿度不大于95％，月平均相对湿度不大于90％。

5. 无强烈振动和冲击，

6. 周围无严重尘土、爆炸危险介质、腐蚀金属和破坏绝缘的有害气体、导电微粒和严重的霉菌。

7. 垂直倾斜度不大于5度。

三．主要技术参数：

1. 工作电源：三相四线380V（±15%），频率50±5 HZ；

2. 输出电流：0.1In-In连续可调；

3. 电流等级：63A～6300A；

4. 稳流精度：≤±2％（设定值）；

5. 操作指示：触摸式液晶显示屏；

6. 具有逆相、过流，短路等保护功能；

7. 具有通讯功能，可与后台计算机连接实现无线WIFI传输；

四、主要功能：

1. 显示操作单元选用施耐德触摸式液晶显示屏，电流设定、监测均可在触摸屏上完成，全中文菜单，界面清晰直观，操作简单方便。

2. 主控单元选用施耐德可编程控制器PLC，可同时对多路负载电流进行全自动调节，实现全面监测和闭环控制，自动化程度高。

3. 负载调节范围能保证多台设备能并联使用满足温升测试要求；

4. 输出工作电流按不同等级分为63～6300A，设备每单元输出电流可调节范围： 0.1In～In；电流显示分辨率满足精度要求；

5. 可数字设定电流定值（无级式），使恒流源可以连续平滑地调节输出电流，以适应不同试验项目的需要。

6. 试验电流稳定度不受外界试验环境影响（电网电压±15%波动，试品温度升高接触电阻增大），整个试验过程中输出电流始终保持在设定精度范围内；

7. 具有过流、缺相和逆序保护功能；

8. 采用智能风冷散热，额定电流时长时间运行，主电路器件温升不超过其各自标准要求；

9. 多台设备可同时并联使用，总电流应满足试验要求；

10. 各单元均采用两级调节，由标准件构成、易维修。

11. 出线端子均为铜母排，铜排镀锡，方便单相，三相接线。

12. 计算机控制系统

2 集中设定恒流源电流工作参数

2 联机控制各台稳流负载柜的同步协调工作

2 显示所有投入使用的恒流源电流参数与变压器输出总电流参数

2 按照设定的时间间隔记录与存储试验电流数据

2 与温流负载柜之间实现无线WIFI通讯，无需连接任何导线，通信距离为100米，也可通过路由器转接，实现远程无线监控。

五.系统框图

六　型号规格

以上规格为常用规格，具体参数可以由客户指定。
