应用

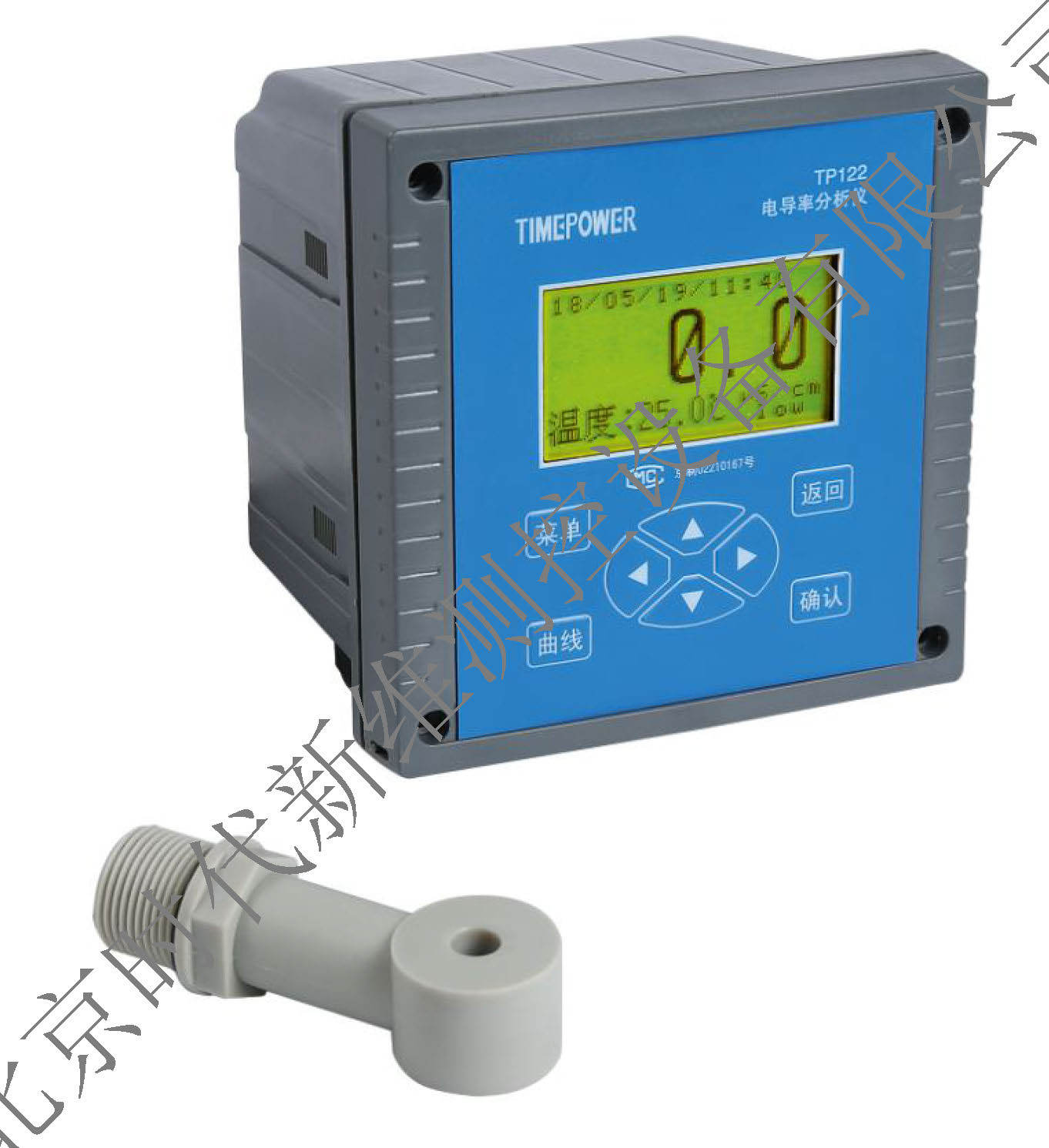

TP122 电导率分析仪是我公司新一代全中文微机型高档仪器，具有全中文显示、中文菜单式操作、高智能化、多功能、测量性能高、环境适应性强等特点。可广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液电导率值的连续监测

原理

仪器采用无极式传感器，传感器采用一对线绕合金环形线圈，传感器的探头与被测过程溶液体是完全隔离的（非接触）。两个线圈，一个作为发送器，另一个作为接收器。当给发送器线圈通电时，则电解质溶液导电产生感应电流，该感应电流与溶液的电导率成正比，接收器线圈检测该电流的大小，从而求出溶液的电导率值。

功能特点

* 仪器采用耐腐蚀电极，测量范围宽，准确度高。

* 采用先进的贴片工艺及一体化高集成度电路设计。

* 先进的单片机技术、性能高，功耗低。

* 24位A/D信号采集，测量精度高，准确可靠。

* 中文菜单式操作，易于理解，便于操作。

* 数据循环存储功能，自动清除溢出数据，操作方便，查询简单。

* 电流输出采用光电耦合隔离技术，抗干扰能力强，具有良好的电磁兼容性

* 防护等级IP65，适宜户外使用

* 多参数同时显示，可显示电导率、温度、时间和状态

* 标准输出信号类型可选，报警继电器可任意设定

技术指标

显 示： 128×64 点阵液晶，中文显示

测量范围： (0～1000) mS/cm

精 确 度： ±2.5%F. S

分 辨 率： 0.1mS/cm

重 复 性： 1%F. S

温度传感器: Pt1000

温补范围：（0～60）℃

水样温度：（5～50）℃

环境温度：（5～45）℃

温度分辨率: 0.1℃

温度示值误差：0.5℃

环境湿度： ≤90%RH（无冷凝）

储运温度：（-25～55）℃

电流隔离输出：(0～10)mA、(0～20)mA 、(4～20)mA可选 负载＜300Ω

报警继电器：2个常开点任意设定，AC 220V 3A/DC 30V 3A

输出精度： 1%F.S

供电电源：AC (85～265)V频率( 45～65)Hz

功 率： ≤15W

外形尺寸： 145mm×120 mm×150mm

开孔尺寸： 138 mm×138 mm

重 量： 0.64kg

订购指南

感应式电导率电极

二次表安装方式

* 开孔式

* 挂壁式

* 架装式

电极安装方式

* 流通式

* 沉入式

* 法兰式

* 特殊安装方式，协商设计

注意事项

1.仪器在出现明显故障时，用户不要自行打开进行维修，请及时与厂家联系；

2.电极的引线和仪器后部的连接线不能弄湿，否则影响测量的准确度；

3.使电极完全浸入溶液中，电极孔中不能有气泡。
