对于普通的光学显微镜无法看到的物体，除了光学小伙伴们熟知的透射电子显微镜等仪器之外，还有其他方法，让体积更小的待测物更清晰可辨吗？

日本西格玛光机株式会社的新品——透镜成像型X射线成像单元，或许能帮到很多人。

一、工作原理

透镜成像型X射线成像单元应用了类似于早期CRT电视机的成像原理，它能将不可见的X光照射到特殊的基板上，转换为可见光，从而连接物镜、透镜、CCD等，将X成像变为可能。

?? 阴极射线管CRT电视机

?? 阴极射线管CRT原理图

二、产品结构

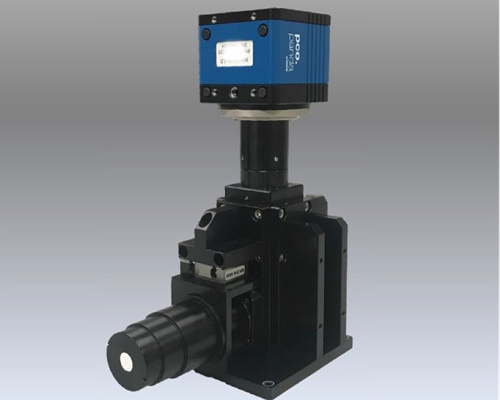

?? 产品图

?? 结构示意图

三、产品特性

1. 透镜成像型X射线成像单元可以将入射的X射线图像通过闪烁器的荧光发射转换成可见图像，并放大成像的系统。

2.通过将闪烁体（LuAG:Ce）和基板（无添加LuAG）进行固相扩散接合，制备了光学特性高的薄膜闪烁器（*薄可达5μm），同时实现了抑制接合界面产生的光的散射、反射。

3.具有200nm Line&Space的高空间分辨率。

4.因为没有使用对X射线耐受性弱的粘结层，所以对X射线有很高的耐久性。

5.因为基板部分会遮蔽X射线，所以可以减小后段镜头的X射线损伤。

四、相关参数

五、闪耀体Q&A

闪耀体是什么材质的？有什么特点？

闪烁陶瓷是一种广泛应用在医疗诊断用辐射探测器、工业无损探伤、核医学、高能物理等领域的新型功能陶瓷材料。

作为闪烁材料，必须具备：高的有效原子序数、高的光输出、快的衰减速度和优异的透光性。

稀上离子激活的Lu3Al5O12 (LuAG) 结构为立方石榴石结构，具有密度高(p=6.73g/cm3)和有效原子序数大(Zeff=62.9)等优点，并且具备优异的光学性能，良好的机械和热力学性能，能够容许高平均功率下工作。

能做闪耀体的LuAG 晶体有啥特性？

1.LuAG 晶体为石榴石结构，属立方晶系，Ia3d 空间群，晶胞参数为1.1914nm ， 由一些共顶点的四面体和八面体相连而成。

2.每个八面体和6 个四面体相连，每个四面体和4个八面体相连， Lu归占据着这些由四面体和八面体构成的十二面体网格的中心。

闪耀体应用在哪些领域？

1. 在光电子器件、环境研究、阴极射线荧光粉、军事等方面具有重要的应用价值。

2. 对X射线吸收能力强，是理想的X射线探测材料。

3. 该晶体同时也是高能伽玛射线和带电粒子探测，紫外射线高空间分辨成像屏的一种理想选择。

六、是否可以定制？

?? 闪耀体可单独销售；

?? 可安装配置C口相机；

?? 物镜放大倍率2.5X-100X；

?? 提示：使用大型照相机时，请另外准备支撑系统。

?? 定制服务 可以配合量子效率，制作所列型号参数以外的外径和厚度的闪耀体。
