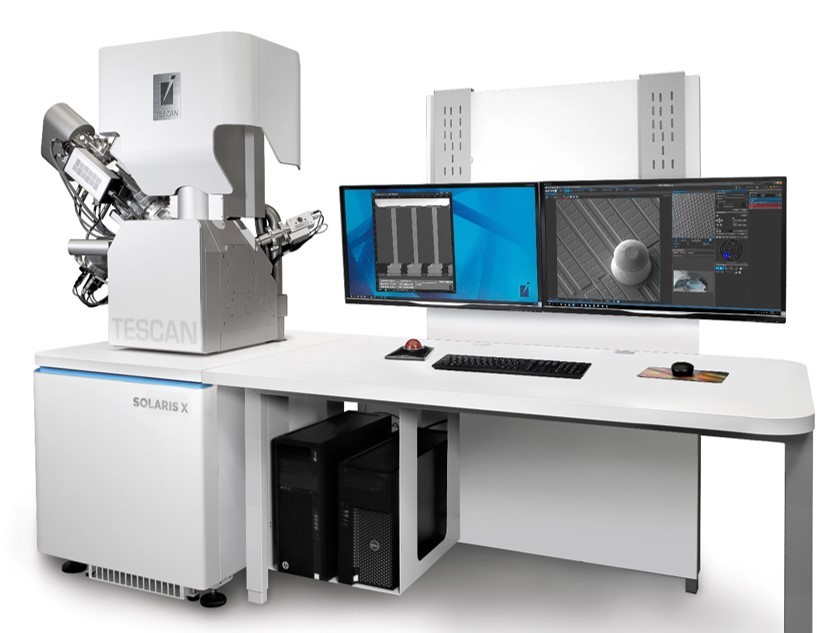

TESCAN SOLARIS X氙等离子源双束FIB系统

直接联系

泰思肯(中国)有限公司

捷克

产品规格型号
参考报价:

面议

关注度:

691

产品介绍

TESCAN SOLARIS X 是一款氙(Xe)等离子超高分辨双束 FIB-SEM 系统,配置新颖的 TriglavTM超高分辨率电子镜筒以及**款的 iFIB+TM 离子镜筒,它的超高分辨表征能力和****的样品制备效率,非常适合于材料、生命及半导体领域分析表征中**挑战性的大体积三维样品的分析工作。

TESCAN SOLARIS X 配置的 TriglavTM 超高分辨率电子镜筒,同时使用了全新的 TriLensTM 三透镜系统以及高效的 TriSETM 和 TriBETM 探测器系统,能够提供**的表面灵敏度和衬度图像,实现对电子束高敏材料或不导电材料纳米特征的观察。

TESCAN SOLARIS X 是半导体和材料表征中**挑战性的物理失效分析应用的平台,具有极高的精度和极高的效率。 它不但提供了纳米尺寸结构分析所必需的高分辨率和表面灵敏度,为大体积 3D 样品特性分析保证**条件。同时,它还提供非凡的 FIB 功能,可实现精确、无损的超大面积加工,包括封装技术和光电器件的横截面加工。

TESCAN SOLARIS X Xe Plasma FIB-SEM 主要优势:

1. 新的 Essence 软件的用户界面可实现更轻松、更快速、更流畅的操作,包括碰撞模型和可定制的面向应用流程的布局;
2. 新一代 Triglav™ UHR SEM 镜筒具有**的分辨率,优化的镜筒内探测器系统在低束流能量下具有**的性能;
3. 轴向探测器通过能量过滤器,可以接收不同能量的电子信号,增强表面敏感性;
4. 新型 iFIB+™ Xe等离子 FIB 镜筒具有****的视野,可实现极大面积的截面加工;
5. 新一代 SEM 镜筒内探测器结合高溅射率 FIB,实现超快三维微分析;
6. **的气体增强腐蚀和加工工艺,尤为适合封装和 IC 去层应用;
7. 高精度压电驱动光阑,可实现 FIB 预设值之间的快速切换;
8. 新一代 FIB 镜筒具有 30 个光阑,可延长使用寿命,并**限度地减少维护成本;
9. 半自动离子束斑优化向导,可轻松选择 FIB 铣削条件;
10. 专用的面向工作流程的 SW 模块、向导和工艺,可实现**的吞吐量和易用性。

突出特点

* 极高的吞吐量,适用于挑战性的大体积铣削任务

新型 iFIB+™ Xe等离子 FIB 镜筒可提供高达 2 μA的超高离子束束流,并保持束斑质量,从而缩短铣削任务的总时间。

图(左):SiAlON - 石墨烯样品的三维重构图像,使用 In-Beam f-BSE 探测器逐层成像,该样品的 FIB-SEM 层析成像由 1339 层组成,重构的尺寸为 22×22.3×66.9 μm。

图(右):使用 Xe 等离子体 FIB 从 DRAM 65 nm节点上制备出的 80 nm 厚度的 TEM 样品,STEM-BF 高倍图像。

* 新型 iFIB+™ Xe等离子 FIB 镜筒具有****的视野,可实现极大面积的截面加工

新型 iFIB镜筒具有等离子 FIB-SEM 市场中**的视场(FoV)。在30 keV下**视场范围超过 1 mm,结合高离子束流带来的超高溅射速率,可在几个小时之内完成截面宽度达 1 mm 的电子封装技术和其他大体积(如 MEMS 和显示器)样品加工。这是简化复杂物理失效分析工作流程的**解决方案。

图:OLED 显示屏,横截面长度为 1086 μm,视野范围 1.26 mm

* 应用范围广阔,可扩展您在 FIB 分析和微加工应用范围

新型 iFIB+™ Xe等离子 FIB 离子束流强度可调范围大,可在一台机器中实现广泛的应用:大电流可实现快速铣削速率,适用于大体积样品去层;中等电流适用于大体积 FIB 断层扫描;低束流用于 TEM 薄片抛光;超低束流用于无损抛光和纳米加工。

* 充分利用电子和离子束功能,实现应用**化

快速、高效、高性能的气体注入系统(GIS)对于所有 FIB 应用都是必不可少的。新的 OptiGIS™ 具有所有这些品质,TESCAN SOLARIS X 可以配备多达 6 个 OptiGIS单元,或者可选配一个在线多喷嘴 5-GIS 系统。此外,不同的专有气体化学品和经过验证的配方可用于封装技术的物理失效分析。

* 轻松实现 FIB 精确调节,并保证 FIB **性能

新型 iFIB+ 镜筒配有超稳定的高压电源和精确的压电驱动光阑,可在 FIB 预设值之间快速切换。此外,半自动束斑优化向导允许用户轻松选择**束斑,以优化特定应用的 FIB 铣削条件。

* *小的表面损伤和无 Ga 离子注入样品制备,以保持样品的特性

与 Ga 离子相比,Xe离子的离子注入范围和相互作用体积明显更小,因此带来的非晶化损伤也更小,这在制备TEM 样品薄片时尤其重要。此外,Xe离子的惰性特性可防止研磨样品的原子形成金属化合物,这可能导致样品物理性质的变化,从而干扰电测量或其它分析。

* 强大的检测系统

由 TriSE™ 和 TriBE™ 组成的多探测器系统,可收集不同角度的 SE 和 BSE 信号,以获得样品的**信息。

* 改进和扩展成像功能,获得有意义的衬度

新一代 Triglav™ 镜筒内探测器系统经过优化,信号检测效率提高了三倍。此外,增加的能量过滤功能,可以对轴向 BSE 信号过滤采集。通过选择性地收集低能量轴向 BSE,实现用不同的衬度来增强表面灵敏度。

* 超高速三维微分析

镜筒内探测器系统可实现快速图像采集,结合 Xe等离子体 FIB 的高溅射速率,可实现 3D 微量分析的超快速数据采集。EDS 和 EBSD 数据可以在 FIB-SEM 断层扫描期间同时获得。使用专用软件进行后处理,可以获得 3D 重建,实现整个焊球、TSV、金属合金等样品的独特微观结构,成分和晶体学信息。

* 提供微分析的**工作条件

新一代 Triglav™ 还具有自适应束斑优化功能,可提高大束流下的分辨率。这有利于快速实现 EDS,WDS 和 EBSD 等分析技术。

* 更低的TOF-SIMS分析检测限,可获得不受干扰的元素质谱数据(与Ga+ FIB 相反,Ga+ 峰可能干扰其他元素如 Ce, Ge 和 Ga 本身的检测)。
* 不牺牲空间分辨率,而实现快速微分析

Triglav™ SEM 镜筒结合新型肖特基 FE 枪,可实现高达 400 nA的电子束流,并实现束流快速调整。In-Flight Beam Tracing™ 功能可以实现束流和束斑优化,满足微区分析的**条件。

* 大尺寸晶圆分析

得益于**的 60° 物镜的几何设计和大样品腔室,可实现对 6“ 和 8”晶圆任意位置的 SEM 和 FIB 分析。

* 轻松实现以往复杂操作

新的 TESCAN Essence™ 软件平台是一个优秀的多用户界面软件,可以快速方便地访问主要功能。用户界面易于学习,并可实现用户定制,以**地适应特定的应用程序和用户的技能水平以及使用习惯。各种软件模块,向导和流程使所有 FIB-SEM 应用程序都能为新手和专家用户提供轻松,流畅的体验,从而提高生产力并有助于提高实验室的效率。新的 TESCAN Essence™ 还提供先进的 DrawBeam™ 矢量扫描发生器,用于快速精确的 FIB 加工和电子束光刻。

* TESCAN SOLARIS X 是 S9000X 的升级机型。

关于TESCAN

TESCAN 发源于全球**的电镜制造基地-捷克 Brno,是电子显微镜及聚焦离子束系统领域全球知名的跨国公司,有超过 60 年的电子显微镜研发和制造历史,是扫描电子显微镜与拉曼光谱仪联用技术、聚焦离子束与飞行时间质谱仪联用技术以及氙等离子聚焦离子束技术的开拓者和技术***。
