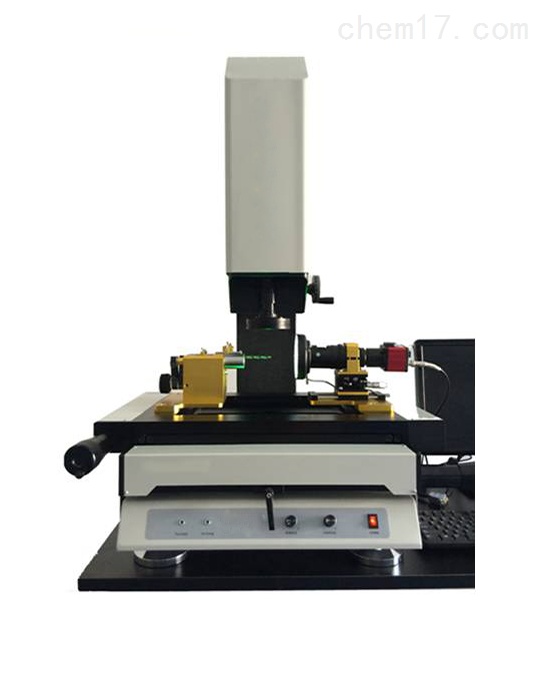

产品名称：刀具几何角度影像测量仪

产品型号：EVM-3020D

产品简介：该仪器适用于以二座标测量为目的一切应用领域如：还可以进行基本品质检测、工程开发、绘图等用途。方便测量前角、后角、螺旋角、齿隙角等专用刀具角度，几何测量（圆直径、长度、刃宽、芯厚、粗糙度等）。相对于其他产品系列比较而言，该系列具有结构简单、承载能力强、工件放置空间开阔、装卸便捷等特点。

产品特点:

●测量系统：高解析彩色CCD/高速影像采集卡

●光学尺：X/Y轴，解析度0.001mm

●工作台及立柱：高精度花岗岩

●驱动：精密的无牙光杆传动设计，实现快速移动

●Z 轴：调焦范围±100mm

●软体：配有手动测量软件

●选配：侧向检测组件(适用于刀具及钻头类)

刀具及钻头类专用快速工装夹具，可以360度

转动检测及端面检测.

●环境：电源:AC110v-220V 50/60Hz 温度20±5℃

规格参数：

刀具几何角度影像测量仪相关附件：

适用范围：

1、轴类零件圆度、同心度、圆周跳动、端面的精密检测

2、轴类零件外圆及内园参数的同时精密测量

3、轴类零件多点参数的同时精密测量

4、手动360度转动，具有快速夹装、精度高、通用性强等特
