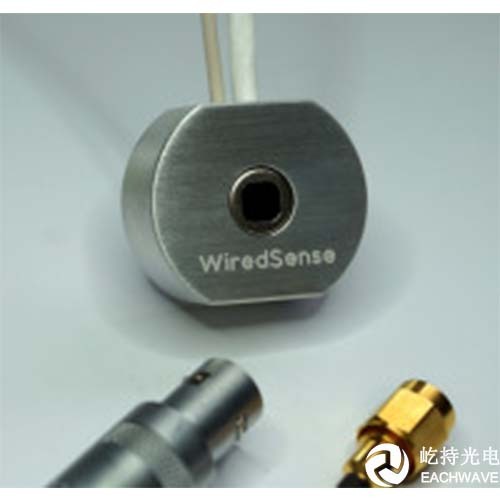

SPY-01太赫兹探测器是一个可以放置于真空腔中，非常紧凑的热释电探测器。用于探测从紫外到太赫兹波段的微弱电磁波辐射。真空腔太赫兹探测器都装配有外部供电电源。
SPY-01太赫兹热释电探测器产品参数
| 物理特性 | |
| 探测原理 | 热释电 |
| 探测材料 | Black coated LiTaO3 |
| 重量 | 80g |
| 操作温度 | -20℃-50℃ |
| 尺寸（H×B×T） | 24.25mm×28mm×12.9mm |
| 探测窗口尺寸 | 5mm×5mm |
| 探测器敏感区域 | 2mm×2mm |
| 真空兼容性 | 压强<10-6mBar |
| 测量特性 | |
| 电压响应度 | 2KV/W（@632nm），200KV/W(@10.6um); 调制频率f=20Hz |
| 响应时间（0-100%） | typ. 0.15s |
| 调制频率范围f | 5Hz-1KHz |
| 噪声等等效功率NEP | 350pW/Hz1/2(@632nm，f=20Hz) |
| 噪声密度 | 8uW/Hz1/2(rms，f=20Hz，BW=1Hz，20℃) |
| 可探测能力 | 典型值 5.7×108cmHz1/2/W |
| **可测量功率 | 250uW(f=10Hz) |
| 测量频率范围 | Si 窗口：1uw-1000um KBr 窗口：200nm-30um Csl 窗口：400nm-40um Teflon 窗口：60um-1000um 无窗口：10nm-1000um |
| 电学特性 | |
| 电源供给 | ±12V |
| 电源插座 | 3-pole， M8 |
| 输出接口 | SMA |
| 输出信号 | 模拟信号 |
| 输出信号水平 | -5V-5V |
探测器结构尺寸
真空腔太赫兹探测器典型工作性能
