双远心透镜

直接联系

江阴韵翔光电技术有限公司

美国

产品规格型号

参考报价：

面议

关注度：

196

产品介绍

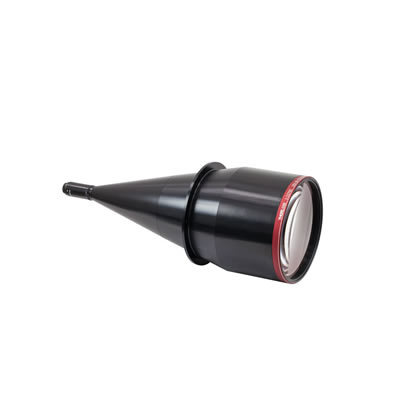

用于机器视觉的双远心透镜

（1）双远心透镜能够在整个景深范围内提供不变的放大率

（2）可选放大率：0.051X， 0.128X， 0.243X， 0.528X， 1.00X 或者 2.00X

（3）兼容带可达2/3英寸探头的C型安装相机

（4）每个透镜都带各自的测量和性能数据一起发货

Thorlab已经和Navitar公司合作设计一系列机器视觉应用下的远心透镜。有了双远心透镜，物空间和像空间的放大率就都不取决于在视场中的距离（景深范围内）或者位置。这个特点非常适合机器视觉应用：在测量面积时，一个远心透镜能不用考虑物距或位置的变化，得到相同的测量结果。关于远心透镜的详细信息以及它们和标准透镜的区别，请见远心透镜教程标签。

Thorlabs供应0.128X和0.528X两种放大率的远心透镜。每一个透镜都有一个可变光阑改变f/#值。此类透镜设计用于2/3英寸探头，比如科学CCD相机上的探头。其它CCD和CMOS相机中小于2/3英寸的探头也能使用此类透镜，但是视场有所减小（其它规格探头的视场值可以在规格标签中找到）。透镜外壳的外边带有C型安装（1.000英寸-32）螺纹，也兼容我们的相机。使用SM1A10螺纹适配器，C型安装能连接上内或外SM1（1.000英寸-40）螺纹使之兼容我们的透镜套筒或其他SM1螺纹安装座。

每一个透镜都有详细测试报告展，给出准确规格和透镜图表；下表中可获取PDF报告示例。图表展示的典型性能有场曲率、畸变、相对照度和调制转移函数（MTF），详见上面的曲线标签。

请注意，由于MVTC23005和MVTC23013的大小和重量，用户必须小心地适当安装并支撑这些透镜。

MVTC23005b

Depth of Field for MVTC23005 0.051X Telecentric Lens
f/#	Depth of Field
7.7	±260 mm
11	±370 mm
16	±540 mm
22	±740 mm

Field of View for MVTC23005 0.051X Telecentric Lens
Sensor Format	Field of View (Full)
1/3"	118 mm
1/2"	156 mm
1/1.8"	174 mm
2/3"	214 mm

MVTC23013

Depth of Field for MVTC23013 0.128X Telecentric Lens
f/#	Depth of Field
6.2	±15 mm
12	±25 mm
18	±40 mm
22	±50 mm

Field of View for MVTC23013 0.128X Telecentric Lens
Sensor Format	Field of View (Full)
1/3"	47.0 mm
1/2"	62.7 mm
1/1.8"	70.0 mm
2/3"	86.2 mm

MVTC23024

Depth of Field for MVTC23024 0.243X Telecentric Lens
f/#	Depth of Field
6.5	±11 mm
12	±20 mm
18	±30 mm
22	±37 mm

Field of View for MVTC23024 0.243X Telecentric Lens
Sensor Format	Field of View (Full)
1/3"	24.7 mm
1/2"	32.9 mm
1/1.8"	37.0 mm
2/3"	45.2 mm

MVTC23053

Depth of Field for MVTC23053 0.528X Telecentric Lens
f/#	Depth of Field
4.6	±1 mm
7	±1.15 mm
12	±1.5 mm
22	±2.5 mm

Field of View for MVTC23053 0.528X Telecentric Lens
Sensor Format	Field of View (Full)
1/3"	11.4 mm
1/2"	15.1 mm
1/1.8"	16.9 mm
2/3"	20.8 mm

MVTC23100

Depth of Field for MVTC23100 1.00X Telecentric Lens
f/#	Depth of Field
5.6	±0.9 mm
8	±1.3 mm
11	±1.8 mm
16	±2.6 mm
Field of View for MVTC23100 1.00X Telecentric Lens
Sensor Format	Field of View (Full)
1/3"	6.0 mm
1/2"	8.0 mm
1/1.8"	8.3 mm
2/3"	11.0 mm

MVTC23200

Depth of Field for MVTC23200 2.00X Telecentric Lens
f/#	Depth of Field
3.7	±0.3 mm
8	±0.6 mm
16	±1.3 mm
32	±2.6 mm
Field of View for MVTC23200 2.00X Telecentric Lens
Sensor Format	Field of View (Full)
1/3"	3.0 mm
1/2"	4.0 mm
1/1.8"	4.2 mm
2/3"	5.5 mm

Key Specificationsa
Item #	MVTC23005b	MVTC23013	MVTC23024	MVTC23053	MVTC23100	MVTC23200
Magnification	0.051X	0.128X	0.243X	0.528X	1.00X	2.00X
Working Distancec	530 mm	176 mm	103 mm	44 mm	62.2 mm	55.9 mm
Depth of Fieldd	±260 mm	±15 mm	±11 mm	±1 mm	±0.9 mm	±0.3 mm
Field of View for 2/3" Format Sensor (Full)e	214 mm	86.2 mm	45.2 mm	20.8 mm	11 mm	5.5 mm
Modulation Transfer Function (MTF)f	>51%	>55%	>51%	>51%	>42%	>39%
Sample Test Report
Lens Mount	C-Mount (1.000"-32)
Lens Lengthg，h	24.84" (630.8 mm)	11.13" (282.8 mm)	6.36" (161.6 mm)	5.29" (134.4 mm)	2.58" (65.6 mm)	4.05" (102.9 mm)
Lens Housing Diameter at Largest Pointh	?9.44" (?239.8 mm)	?4.06" (?103.0 mm)	?2.60" (?66.0 mm)	?1.45" (?36.8 mm)	?1.48" (?37.7 mm)	?1.48" (?37.7 mm)
Weight	13.0 kg (28.7 lbs)b	1.7 kg (3.7 lbs)	0.61 kg (1.34 lbs)	0.7 kg (1.5 lbs)	0.18 kg (0.40 lbs)	0.26 kg (0.56 lbs)

完整规格请查看规格标签。
MVTC23005装载在耐重手提箱内。
工作距离定义为从第一个透镜表面到景深中心。
设定在20 lp/mm，50% MTF，通光孔径。
视场规定为沿探头对角线方向。其它规格探头的视场值可以在规格标签中找到。
设定在70 lp/mm，穿过视场。
不包括C安装座
详细信息请点击产品编号旁边的红色文件标签。

Item #	MVTC23005	MVTC23013	MVTC23024	MVTC23053	MVTC23100	MVTC23200
Magnification	0.051X	0.128X	0.243X	0.528X	1.00X	2.00X
Magnification Error	± 1%	± 2%	± 1%	± 1%	± 1%	± 1%
Image Diagonal	11 mm (2/3" Format)
Working Distancea	530 mm	176 mm	103 mm	44 mm	62.2 mm	55.9 mm
Depth of Fieldb	±260 mm	±15 mm	±11 mm	±1 mm	±0.9 mm	±0.3 mm
Working f/#c	f/8	f/7	f/8	f/7	f/11	f/11
System f/#	f/7.7 - f/22	f/6.2 - f/22	f/6.5 - f/22	f/4.6 - f/22	f/5.6 - f/16	f/3.7 - f/32
Field of View for 2/3" Format Sensor (Full)d	214 mm	86.2 mm	45.2 mm	20.8 mm	11 mm	5.5 mm
Telecentricity	0 ± 0.03°	0 ± 0.01°	0 ± 0.04°	0 ± 0.17°	0 ± 0.04°	0 ± 0.02°
Max Distortion	0 ± 0.03%	0 ± 0.01%	0 ± 0.02%	0 ± 0.035%	0 ± 0.002%	0 ± 0.01%
Modulation Transfer Function (MTF)e	>51%	>55%	>51%	>51%	>42%	>39%
Coherent Transfer Function (CTF)e	>63%	>67%	>63%	>62%	>54%	>49%
Image NA	0.0614	0.071	0.062	0.071	0.045	0.045
Object NA	0.00315	0.0091	0.015	0.038	0.045	0.090
Lateral Color	R-G: < 1.7 μm B-G: < 0.08 μm	R-G: < 2.8 μm B-G: < 1 μm	R-G: < 1 μm B-G: < 1 μm	R-G: < 3 μm B-G: < 1 μm	R-G: < 1.7 μm B-G: < 0.05 μm	R-G: < 2.3 μm B-G: < 0.4 μm
Average Transmittance	96%f	97%f	97%f	97%f	94%f	93%g
Lens Mount	C-Mount (1.000"-32)
Lens Lengthh，i	24.84" (630.8 mm)	11.13" (282.8 mm)	6.36" (161.6 mm)	5.29" (134.4 mm)	2.58" (65.6 mm)	4.05" (102.9 mm)
Lens Housing Diameter at Largest Pointi	?9.44" (?239.8 mm)	?4.06" (?103.0 mm)	?2.60" (?66.0 mm)	?1.45" (?36.8 mm)	?1.48" (?37.7 mm)	?1.48" (?37.7 mm)
Lens Weight	13.0 kg (28.7 lbs)	1.7 kg (3.7 lbs)	0.61 kg (1.34 lbs)	0.7 kg (1.5 lbs)	0.18 kg (0.40 lbs)	0.26 kg (0.56 lbs)

工作距离定义为从第一个透镜表面到景深中心。
设定在20 lp/mm， 50% MTF，通光孔径。不同通光孔径的景深由下表给出。
工作f/#值用于决定其它规格除非其它特别说明。
视场规定为沿探头对角线方向。其它规格探头的视场值可以在下表中找到。
定为70 lp/mm，横穿视场。
定为460 nm - 630 nm.
定为486 nm - 656 nm.
不含带螺纹的C型安装座。

Item #	Lens Magnification	Field Curvature	Distortion	Relative Illumination @ 588 nm	MTF
MVTC23005	0.051X				f/7.7	f/11	f/22

MVTC23013	0.128X				f/6.2	f/12	f/22

MVTC23024	0.243X				f/6.5	f/12	f/22

MVTC23053	0.528X				f/4.6	f/7	f/22

MVTC23100	1.00X				f/5.6	f/8	f/16

MVTC23200	2.00X				f/3.7	f/8	f/32
