Metrolux ML1204 光束诊断系统

ML1204

♦ 提高效率

♦ 节省你的生产成本

♦ 缩短质量控制和生产时间

♦ 清晰的激光线轮廓

12位动态相机

♦ 测量所有的激光线

**达到1000 mm 长度，小到10 μm

♦ 评估激光线的均质性

♦ TCP/IP 远程控制

从你的桌面控制你的激光系统

♦ 节省时间

自动扫描激光线

♦ 质量控制

快速测量和评估并给出测试报告

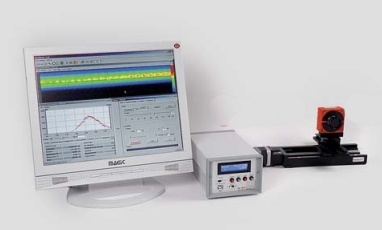

我们的CW扫描系统包括beamlux II CW 扫描软件，我们的新行业标准的高分辨率、高动态的ML3743相机、ML8010马达控制器和至少一个线性阶段。

可选的高功率近场的镜头用来放大线宽小于10μm的激光以提高评估的精度。

这个相机是沿激光线自动移动的，每一步获得一帧。beamlux II软件结合所有单帧组成一幅全景图片。我们的beamlux II软件就是用来评估这张照片的所有特征。

其他机动阶段或相机控制由beamlux II CW 扫描从简单测试系统到复杂测量工具，用来生产，质量控制和研究，这是一个在半导体行业认可的工具。

我们的目的是为我们的客户提供**的应用测量设备。完整的扫描系统可以提供您的要求。

技术参数：

步进电机控制器：

controllux ML8010 控制多达3个2相步进电机的手动和电脑控制电机电流高达1A。

camlux ML3743：

beamlux II CW 扫描软件

beamlux II 提供一个可选的窗口可以很容易采集激光线. 附加的 CW-扫描窗口使简单扫描的激光线拥有**的分辨率。

对激光线的全面评价、自动曝光控制，背景校正和通过动态平均可获得**的精度。

线性阶段是通过ML8010控制步进电机控制器进行控制的。

为均质分析提供非凡的颜色表：

为简单采集激光线提供的扫描窗口：

评价结果显示路径失败：

光束的分析符合ISO标准

♦ 光束宽度

♦ 图心

♦ 横截面

♦ 有效照射区域

♦ 边陡度

♦ 平衡均匀性

♦ 综合评估结果与统计

♦ 各种输入输出数据格式

♦ 多相机支持

♦ TCP / IP远程控制

升级到beamscan ll ML1300

我们的 ML1300 beamscan II 软件提供先进的评估特性.

这个软件利用我们的 ML1630 同步设备能够进行脉冲激光同步。

设置：

532 nm二阶NdYag激光的均质激光线：

多相机支持：
