工具显微镜
直接联系
江苏才道精密仪器有限公司
江苏
面议
江苏才道
工具显微镜
563
1、出色的适应性，适合精密零件、电子组件的三维测量。。
2、采用电动Z轴调焦，保证对大型试样的快速和高精确测量。
3、电动调焦能够显著减少观测员在Z轴测量中的疲劳感。
4、电气部件整合在显微镜的镜体之中，以节约空间，方便操作，可通过内置的RS232SC部件传输数据，连接外部设备。
产品介绍：

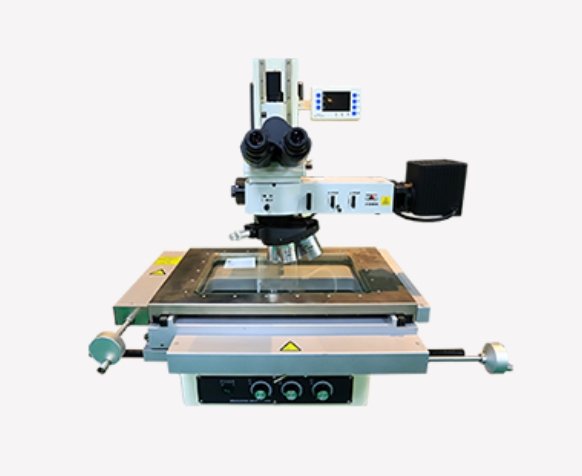

新型 、数字化的测量显微镜 。主要用于生产车间、计量检测室等的产品零件尺寸检测 。
采用LED照明，三轴计数器；根据镜筒 、照明装置 、升降机构 、物镜，以及对焦机构的选择不同，有多种子型号可供用户选择。
技术参数:
| 调焦系统 | **被测物高度（mm） | 200 |
| 调焦方法 | 手动/自动 | |
| 照明装置 | 透射照明 | 无级亮度可调、5W LED光源 |
| 反射照明 | 科勒式照明、可调视场光阑、孔径光阑、无级亮度可调；LED光源/卤素光源可选 | |
| 载物台 | 测量范围（mm） | 400*300 |
| 金属台尺寸（mm） | 600*450 | |
| 玻璃尺寸（mm） | 450*350 | |
| 快速移动装置 | 标准配置 | |
| 数字计数器 | *小读数 | 可在1μm/0.1μm选择 |
| 功能 | 调零、分中、方向转换、公英制转换、RS232输出 | |
| 测量精度 | （3+L/200）μmL为测量长度 | |
| 功耗 | 45W、220V AC | |
| 主机 | 外型尺寸(W*D*H)（mm） | 840*786*720 |
| 重量（k g） | 260 | |
| CCD | 500W像素 | |
| 显微镜系统 | 三目观察筒(mm) | 30°倾斜，无限远铰链三通观察筒。 瞳距调节：54-75。单边视度调节±5° |
| 检偏镜 | 360°旋转插板式 | |
| 起偏镜 | 插板式 | |
| 目镜(mm) | 高眼点大视野目镜PL10X/Φ22 | |
| 5X物镜(mm) | LMPL AN5X/NA0.15,WD=10.8 | |
| 10X物镜(mm) | LMPL AN10X/NA0.30,WD=10 | |
| 20X物镜(mm) | LMPL AN20X/NA0.45,WD=4 | |
| 50XCR校正物镜(mm) | LCPLFLN-50XL CD/NA0.7,WD=3.0-2.2 | |
| 微分干涉U-DIC | 用于粒子观察 | |
| 物镜转换器 | 5孔 | |
| CTV接口 | C-mount 0.5X/1X（可选） | |
| 测量软件 | 功能 | 完整的画面实时量测；保存图片功能；实时坐标定位；指定的Folderr和Server上保存Image；支持多款控制器；支持多款工业相机；图像扫描拼接 |
