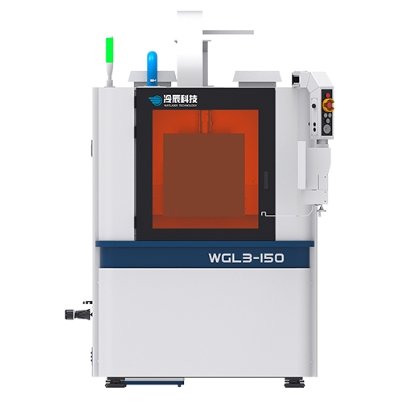

WGL3-150 水导激光加工设备
137
WGL3-150 是一款通用型水导激光精密加工设备，可用于切割、钻孔、开槽和雕刻等。
相比于传统激光加工，水导激光加工无需对焦，对工件几乎无热损伤，剖面几乎无锥度，切割面表面质量好，工件损耗小。
WGL3-150 分为床身和辅助机柜两个主要部分。
床身主体采用大理石台面，X/Y轴采用直线电机，旋转轴可选，用于耦合水和光的耦合头固定于Z轴上。
辅助机柜主要由纯水机，增压泵和激光器组成，其中，纯水机提供超纯水，增压泵将超纯水增压至10~50MPa，激光器为加工提供能量源。
WGL3-150 同时还标配了多种自动化辅助系统，包括微米级CCD对齐系统，水柱自动校正装置和激光功率检测系统等。
部分可加工材料
超硬材料：化学气相沉积（CVD）金刚石、天然金刚石（ND）、硬质合金（WC）、聚晶立方氮化硼（PCBN）
金属材料：几乎包含市面上所有的金属类型
陶瓷材料：碳化硅（SiC）、氮化铝（AlN）、氧化铝（Al2O3）、氧化锆（ZrO2）、低温共烧陶瓷（LTCC）
复合材料：碳化硅基陶瓷复合材料（CMC），碳纤维增强复合材料（CFRP）
设备优势
快速耦合 **的耦合技术，耦合操作简洁、精准，喷嘴可小至直径20μm。
耗材耐用 自研喷嘴制造工艺，50μm喷嘴正常使用寿命一个月以上。
碰撞保护 可设置“保护禁区”，减少碰撞造成的维护时间。
断点继续 意外中止后，可从原位继续加工，不浪费工件。
高精床身 自主设计和检验的床身，动静刚度经过有限元分析和实测。
多轴拓展 十余年的五轴数控系统和硬件经验，支持五轴应用和上下游自动化。
| 项目 | 单位 | 规格 |
|---|---|---|
| 床身 | ||
| 加工范围 (床身) | mm (W×D×H) | 150 × 200 × 100 |
| 线性轴X,Y,Z工作行程 | mm | 225 × 200 × 150 |
| 线性轴定位精度 (补偿后) | µm | ± 3 |
| 线性轴重复定位精度 | µm | ± 1.5 |
| 线性轴X,Y**速度 | mm/s | 300 |
| 线性轴Z**速度 | mm/s | 250 |
| 线性轴各单轴**加速度 | G | 0.5 |
| 线性轴X工作台**负载(X轴在Y轴上方) | kg | 10 |
| 激光 | ||
| 波长 | nm | 532/1064 |
| **功率 | W | 400/3000 |
| 水射流 | ||
| **水压 | bar | 500 |
| 喷嘴直径 | μm | 40~100（可选） |
| 供电/供气 | ||
| 三相电频率 | Hz | 50 |
| 功耗(总计) | kVA (max.) | 12 |
| 压缩空气 | bar | 8 |
| 尺寸/重量 | ||
| 工作主机尺寸 | mm (W x D x H) | 1500 × 1200 × 2300 |
| 辅助机柜尺寸 | mm (W x D x H) | 800 × 2200 × 1600 |
| 重量 (主机) | kg | 1450 |
| 重量 (辅助机柜) | kg | 700 |
| 可选附件：旋转轴，冷水机 | ||
