仪器简介：

本冲击试验机是一种能瞬时测定和记录材料在受冲击过程中的特性曲线的一种新型冲击试验

机。本机通过更换摆锤和试样底座，可实现简支梁和悬臂梁两种形式的试验。被冲击的试样在受

锤冲击的瞬间，通过高速负荷测量传感器产生信号，经高速放大器放大后，由A/D快速转换成数

字信号送给计算机进行数据处理，同时通过检测角位移信号送给计算机进行数据处理，精确度

高。

本机还可对金属材料进行冲击试验，出厂产品由国家计量局鉴定，达到国家计量标准。

该仪器被中科院应用化学所、中科院金属所、重庆庆龄汽车集团、长春一汽集团、武汉富康集

团、福建东南汽车集团、天津夏利集团、上海汽车集团、吉林大学、华东理工大学等科研院所采

用，对迅速研究耐冲击的汽车工程塑料如保险杠等原料配方起到重大作用。

技术参数：

1、**冲击能量：4J(简) 5.5J(悬)

2、采样速率：1.2us 分辨率：1/65536

3、量程选择：1、2、4、8 负荷测量精度：≤1%

(1)简支梁：

试验样跨度：40mm、60mm、62mm、70mm、95mm

试样尺寸：4×6×50mm 4×10×80mm 10×15×120mm 13×13×120mm

摆锤冲击速度：0.5J-4J:v=2.9m/s

(2)悬臂梁：

试样尺寸： 4×10×80mm， (3.2~12.7)×12.7×63.5mm

摆锤冲击速度：V=3.50m/s

主要特点：

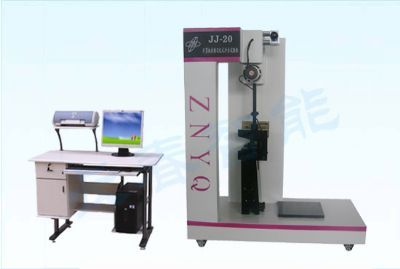

JJ-20记忆式冲击试验机是参照国家内外资料为国家电化学测试分析中心研制的一种冲击机，是

国内车用抗冲击类工程塑料研究和生产工艺控制迫切需要的仪器，其在符合国家标准的冲击结构

的基础上，加装高速角位移监控系统和力检测传感器和放大器，经计算机高速采样，数据处理，

可显示N-T和J-T曲线，数据存盘，数据报告打印等。本机属**国家**局已批为我公司专

利产品，满足GB/T1843-96（塑料悬臂梁冲击试验方法）、GB/T1043-93（硬质塑料简支梁冲击

试验方法）标准的要求。
