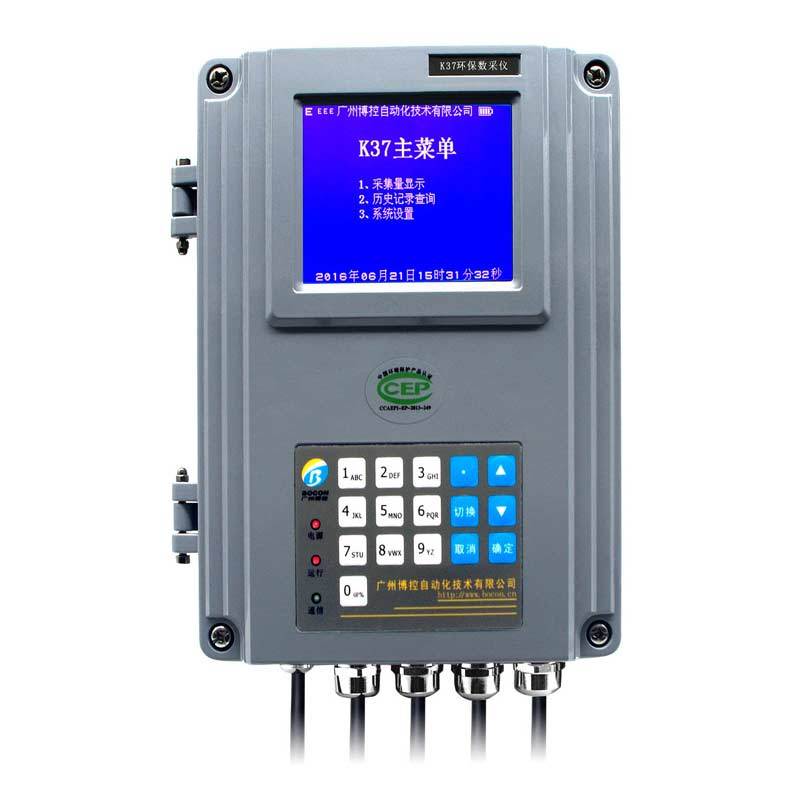

产 品 技 术 参 数 K37 环保数据采集器是安装在污染源排放口的数据采集通信单元，它通过 RS-232、RS-485、4-20mA 电流信号等对污染源的各个参数进行采集，通过 GPRS/CDMA、ADSL、局域网等通信方式与远程监控中心进行通信。K37 的缺省配置是带以太网和 GPRS，模拟量采集信号为 4-20mA，未安装 CDMA。如需要不同的配置，请在订货时指明，我们会提供符合您具体要求的产品。

技术参数● 6 路带隔离的 RS-232 接口，波特率范围：1200-115200，支持 Modbus 协议，已内置多种仪表协议● 1 路带隔离的 RS-485 接口，波特率范围：1200-115200，支持 Modbus 协议，已内置多种仪表协议● 8 路模拟量输入通道，16 位分辨率，支持 4-20mA 电流信号，0-5V 电压信号，可配置为输入 4 路 4-20mA 差分电流信号，或者 4 路 0-5V 差分电压信号

● 8 路带隔离的开关量输入通道，输入电压范围：0-5VDC，可接受30VDC 的电压输入

● 2 路继电器输出，负载能力为 24VDC/1A● 内置以太网接口

● 内置 GPRS 通信模块（可选配 CDMA）● 320 X 240 点阵的 LCD，配 16 个触摸按键的薄膜键盘

● 内置存储器可以保存一年的历史数据，掉电不丢失● 内置可充电锂电池，保证断电情况下正常运行 6 小时

● 选用工业级的部件，高可靠性、高稳定性● 设备代码（固件）可以远程升级

使用条件电 源：220VAC，50HZ功 率：25W

工作温度：–20℃ － +70℃

工作湿度：0 － 99％RH外形尺寸：251 X 206 X 87 mm

重 量：2KG

接线前的准备一、请确认 K37 的电源是断开的，准备连接的仪器仪表的电源也都是断开的。二、请确认 4-20mA 信号的正负极性。三、请确认串口信号的地线和收、发信号线。四、请确认 K37 与仪器仪表的通信距离：RS-232 为 15 米，RS-485 为 1000 米，4-20mA 电流信号小于 1000 米，必须使用屏蔽电缆。五、拧开 K37 面板四角的四颗螺钉，轻轻打开面板，可以见到内部的接线板和四排接线端子。六、由于所有的电线电缆都必须穿过防水接头才能进入 K37 内部，为了达到很好的防护效果，请尽量对同一类信号用一条多芯电缆。如所有的模拟量信号用一条电缆从*右边的防水接头进入，连接到内部的模拟量端子。七、接好线后，需要将防水接头尽量拧紧。盖上面板后，也需要将面板上的四颗螺钉拧紧，从而使整个设备达到很好的密封防护效果。
