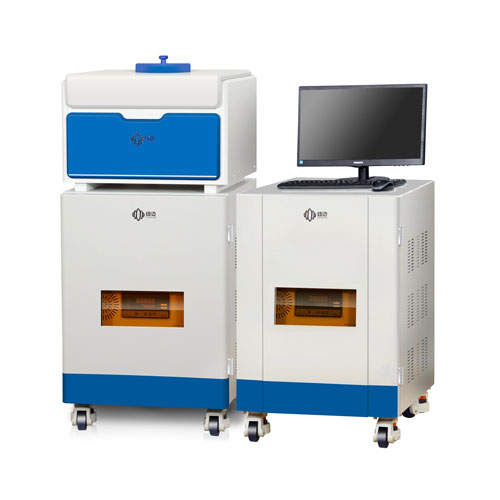

高性能二维核磁共振分析仪

MesoMR23-040V高性能二维核磁共振分析仪是专为非常规储层流体识别分析开发的一款新产品，能够进行1英寸标准岩心、1.5英寸标准岩心、φ10mm以下特殊岩心的储层物性、含氢流体识别、可动油区分及定量分析等测试。

高性能二维核磁共振分析仪除满足常规岩心的测试外，较高的频率可以为低孔岩心样品孔隙分析提供更高的信噪比与灵敏度，针对低孔、低渗储层及二维T1-T2谱采集优化，通过硬件及特定序列加强了采集短弛豫信号的能力，可获得更加准确的数据。

产品功能

1. 储层物性：孔隙度、渗透率、饱和度、孔径分布等

2. T1-T2二维相关谱：含氢流体识别；

3. 可动油区分、含油性评价、含油/有机质定量探索；

基本指标

1、磁体场强：0.50±0.03T

2、进样方向：纵向

3、可选恒温探头：1英寸、1.5英寸、10mm探头线圈；

应用案例

案例一：不同场强对于T1-T2二维相关谱流体识别的影响

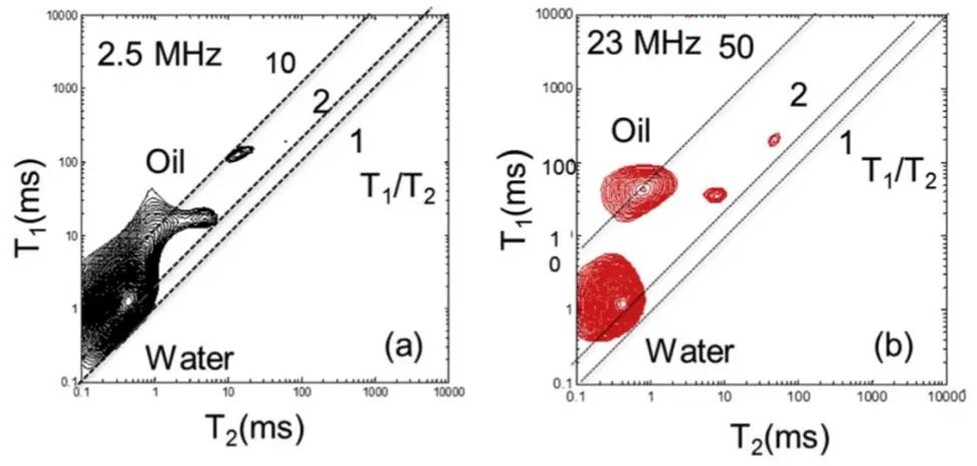

图为利用变场核磁共振技术区分页岩中油、水信号，相比之下，23MHz的仪器区分效果明显优于2.5MHz，所以不同场强的仪器使用场景和范围是不同的，高场强/高性能的二维核磁共振分析仪更有助于复杂含氢流体的识别及研究。

案例二：T1-T2二维相关谱含氢流体识别

通过T1/T2比值的差异，我们可以将页岩中的含氢流体分为干酪根/有机质、吸附油、可动油/游离油、吸附水/结构水、游离水。
