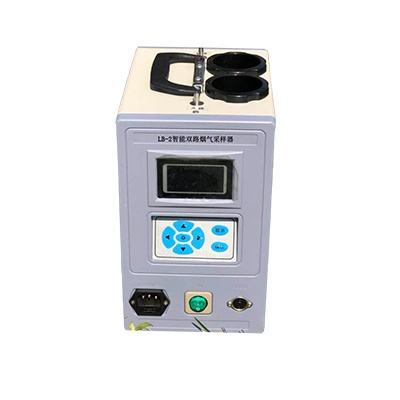

LB-2型双路智能烟气采样器

一、执行标准 GB/T16157-1996《固定污染源排气中颗粒测定与气态污染物采样方法》

HJ/T47-1999《烟气采样器技术条件》二、用途 采用溶液吸收法采集烟道污染源中的有害气体，采用计算机、传感器、自动控制等高新技术，大大提高测量精度，并可实时检测流量计前温度和压力，自动累计采样体积、标况采样体积。可广泛应用于环境监测、劳动保护、工业卫生、厂矿企业等部门进行管道污染源中有害气体采样。

三、工作原理

仪器采用微处理器控制，在采样过程中实时检测采样流量，自动控制采样流量按照设定值恒流采样，累积采样体积并通过采集到的流量计前温度和压力自动换算标况采样体积。

四、性能特点1、模具成型工艺，外形美观，重量轻，体积小。

2、采用进口精密电子传感器，带有过滤器，自动控制采样流量按照设定值恒流采样。确保测量精度，无位置影响，性能明显优于转子流量计。

3、采用进口直流无刷电机制作的旋片泵作为采样动力，自动润滑，全不锈钢泵体，抽气负压高，流量稳定，无故障运行时间大于10000小时。

4、**消音器，实现超低音运行。

5、自动检测流量计前压力和温度，自动计算并显示采样体积和标况体积，故障自动保护功能。

6、自动零点修正，软件参数校准，保证测量精度，用户可通过键盘对仪器的各项参数进行标定，但需凭密码进入，保证仪器数据安全。

7、实时时钟，采样时间，日期，流量，压力等直接显示，数据存储1000组。

8、采用进口宽温OLED显示屏，适合超低温、低照度环境下工作，中文菜单显示，图文并茂，方便操作。

9、具有定时采样，间隔采样，多次采样，循环采样等多种采样方式供客户选择。10、仪器配有加热型取样管，数字显示温度，具有钛金属滤芯，保证测量精度。11、独特的干燥、过滤、防倒吸三合一设计的干燥筒，可以高效干燥湿气、过滤粉尘以及放倒吸减小对流量的影响，实现长期运转免清洗。

12、采样数据自动记忆设置，下次开机优先采用，实现一键采样。

13、气路颜色识别功能，方便用户快速准确连接管路。采样瓶左右式设计，避免了误操作，方便

气路连接。三脚架云台式设计，方便操作。

四、技术参数

五、整机结构

1.1. 仪器构成：主机由微处理器控制系统，流量传感器、温度、压力传感器，采样泵等部分组成。

1.2. 键盘功能说明：共5个按键

“t” “u” “▲”键：主要执行数值修改功能，菜单选择功能。

“C”键：主要执行退出操作。

“OK”键：主要是确定修改数据、执行菜单功能。

1.2.1. 在菜单选择状态时，按 “t” “u” 键可以循环选择菜单；按“OK”键执行选中的菜单功能；按“C”键退回到上一级菜单。

1.2.2. 修改数字状态时，按“▲”键有循环移位功能，可以选中需要修改的位；按“t” “u”键可以对选中的位进行在0~9之间循环修改；按“OK”键确认修改好的数字；按 “C”键取消本次修改操作，原数据保持不变。

六、安装方法

1.3. 选择干燥、避阳处，将仪器放置平稳。

1.4. 干燥剂的装填：将干燥筒底盖旋开，加入约3/4体积的具有充分干燥能力的变色硅胶（颗粒状），然后将干燥筒盖旋紧即可。

1.5. 将干燥筒放入主机上部干燥筒托盘内，用橡胶管连接干燥筒和主机进气口。

1.6. 检查仪器功能：确认电源为220V后，接通电源线，打开电源开关，检查显示器、键盘、采样泵等是否正常。

1.7. 依次将烟气取样管、吸收瓶、干燥筒用气路连接管连接。

1.8. 注意：干燥筒内应装有变色硅胶，吸收瓶进出气口不能接反，防止吸收液倒吸入仪器中！

1.9.

配件清单：主机一台，电源线一根，取样管一根，合格证说明书保修卡各一份，烟气取样管一支，铝合金箱一个。
