1、配气系统（以下简称装置）的外型及特点

MF-5B型多组分动态配气系统，是由从事近40年气体标准物质研究、气体计量器具国家计量技术法规制修订，并在本行业有丰富经验的专家构思、选材及参数设置和定量；由从事多年仪器仪表、计算机软件研发的专家设计和装配。研发出的装置稳定性、重复性及线性**，配制的标准气体准确可靠，有效溯源，便于传递，操作方便。

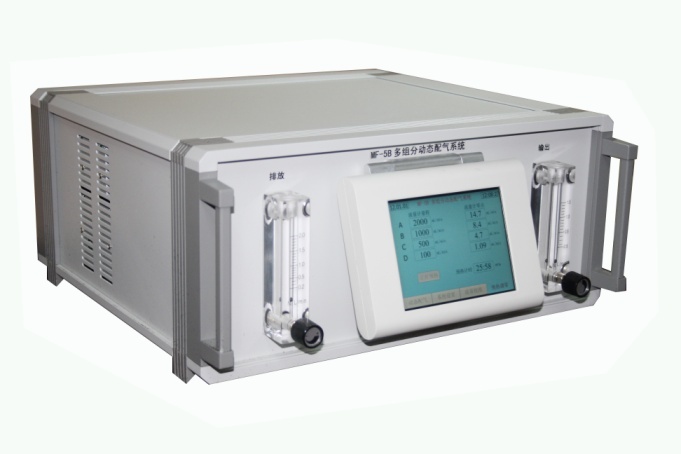

装置外型如图所示，前面板上的两个流量计与配气系统无关，只是用于控制被检仪器或分析方法所需要的流量。前面板中间是320x240液晶显示及触摸屏，所有操作都通过触摸屏控制输入，方便、快捷，并有声音提示。

2、原理

该装置的配气原理为质量流量混合法。通过准确的设置，便可配置出10^－9～10^－2（即ppb～%含量）含量的各种浓度标准气体。

3、主要功能

3.1自动配气：该装置为计算机智能配气系统，所有操作功能都通过显示屏上的触摸屏完成，只需您在装置屏幕上选择输入需要配制和被稀释的 气体的名称和浓度，通过按几次触摸屏，10多秒钟便可配制和显示出您所要的准确稳定的标准气体浓度；

3.2自动校准：根据不同气体的性质和实验环境温度，自动修正流量体积；

3.3 同时可多组分配制混合标准气体，也可单组份配制标准气体；

3.4触摸操作和屏幕显示：显示屏下方有4个页面标签，通过触摸进入相应的页面。显示屏*上方显示年月日、仪器名称、时间。

3.5一机三用：一用：方便、快捷、准确触摸屏操作配制标准气体；二用：根据被检仪器（或分析方法）所需要的流量，装置将配制出的标准气体进行流量控制和分流，相当于在配气装置中增加了规程要求的配套设备“流量控制器”；三用：前面板右上方装有时间显示器，可随时准确计时。

3.6配出气体的使用：配制的标准气体可直接使用，也可充入气袋到异地使用。

3.7触摸屏的视角可以在0—90度的范围内任意调整。

4、主要用途

4.1该装置为计量、环保、石油化工、医药卫生、疾控中心、煤矿等多部门检定各种气体分析仪、可燃气、有毒有害气体等仪器建立计量标准而 提供标准装置，为开展检定、校准和测试上述仪器而配制标准气体；

4.2用于考察各种气体测量仪、测报仪及气体传感器的多种性能而配制标准气体；

4.3用于能源部门六氟化硫检漏仪的检定及性能评价而配制标准气体；

4.4用于煤矿矿井甲烷测试仪、一氧化碳和氧等测试仪的检定及性能评价而配制标准气体………。

5、技术指标

5.1常规稀释倍数为：1000:1，四路MFC流量控制；

5.2常规输出流量范围：（200～2000）ml/min流量范围、组分多少、**稀释倍数等可根据用户要求随便设置及装配：

5.3流量重复性： ≤0.2%

5.4流量线性误差：≤±0.3%

5.5配气不确定度：≤0.5%

5.6预热时间：30min

5.7自动调零：预热结束后自动调整MFC的零点或从预热调零页面重复调零

5.8仪器电源：220VAC

5.9使用环境：0℃～45℃

5.10外型尺寸：400mm宽x 195mm高x 500mm深

5.11仪器重量：约12kg
