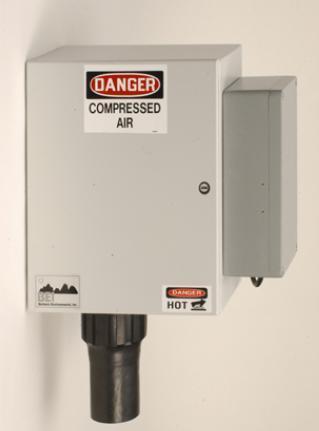

直接抽取式过滤探头－通用35C型
用途
Baldwin™系列35C型加热式过滤探头设计安装在烟道或风道上，用于含高微粒的应用环境。其主要功能是提供加热环境，保持样气温度高于露点，并从样气中除去微粒物质。35C型的特点是拥有一个标准10微米烧结不锈钢过滤元件、一个通过电路板进行调节的加热套、一个过滤元件两侧的整体式校准气口、NEMA4外壳及通过电路板控制的反吹系统，用于清洗过滤元件。
一般规格
探头 | |
校准 | 在过滤元件两侧进行整体校准 |
加热套温度控制 | 电路板控制 |
连接 | 1¼"管道外螺纹接套；½"外螺纹直管接头 |
管接头 | 3/8"取样管线，1/4"校准气体，3/8”反吹 |
热电偶 | K型 |
反吹 | 单向直吹；双向螺线管反吹/校准阀 |
反吹箱 | 16 ga.不锈钢，4" x 8"，检漏，测压 |
热缩套 | 长度为7"，*小2.75"膨胀内径罩头 |
O型圈 | Viton® |
垫圈 | Graphoil® |
尺寸 | 14x15x 36 x 38 x |
重量 |
操作规范
标准气体要求 | 20psig，6-10LPM |
探头工作温度 | 375ºF(190ºC) |
输入电压 | 110伏（220伏可选）VAC，50/60Hz |
反吹时长 | 标准时长5秒，（*长30秒） |
反吹频率 | 标准频率24小时（频率范围为10分钟至99小时） |
反吹阀 | 110伏标准电压（220伏可选）VAC，50/60Hz |
反吹流速 | 14scfh |
逆吹仪表用气体 | *低50psig，**90psig |
材料规格
外壳材料 | NEMA 4钢（标准）；NEMA 4X不锈钢（可选） |
加热器类型 | 带金属封扣的硅胶覆层（标准） 加热带，350W（可选升级） |
外壳绝缘材料 | 厚度为⅛"的硅胶，中等密度 |
过滤腔材料 | 316不锈钢 |
过滤元件类型 | 10微米烧结不锈钢（标准） 5， 20微米烧结不锈钢 2微米陶瓷 |
Baldwin™是博纯有限责任公司的商标
Viton®是杜邦公司的注册商标
Graphoil®是美国联合碳化物公司的注册商标。
