仪器简介：
测量原理和功能 Measurement Principle and Function
气体测量系统
由气泵通过气管（如果需要可加热）抽取采样气体，通过一个补偿过滤器，流量调节器和流量计，然后到反应腔内。气体通过加热线圈和保温套被保温到一个恒定的温度，*后在固体物质催化反应炉内燃烧。燃烧前后的温度差别是用来作为测量所得的信号，通过仪器内部微处理器进行处理和赋值。
气体流示意图
1= 被采样的气体进入 12= 反应室
2= 测试气体进入 13= 测量放大器
3= 预滤器或补偿过滤器 14= 限量检测器 1-4
15= 测量值
4= 采样气泵 16= 在线记录器
5= 流量调节器 17= 浓度指示器
6= 流量计 18= 加热器
7= 流量监测 19= 温度控制
8= 加热线圈 20= 电阻温度计
9= 催化剂室 21= 气体出口
10= 参考测量点 22= 惰性气体
11= 测量点 23= 催化式排气净化器
分析器
分析器依据催化燃烧反应原理。
参考测量点和测量点的温度不同，直接气体中可燃物质的成分的因变量。 参考测量点是受加热的非燃烧气体混合物的影响，同时第二个热电偶探测器测量燃烧气体的温度。
独立的0-(4)-20 mA电流负载可用于连接电子测试仪， 绘图仪和报警监视器。 一个 RS 232 或 RS 485 接口将数据传输合为一体。连续的或规定的一段时间内测定值综合起来可得到测定量的平均值。
设备构成

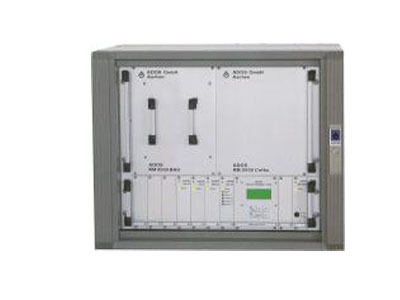

碳氢化合物测量系统 ADOS KM 2000 CnHm EM 由以下19"机架单元构成：
• 带传感器和电子的反应室
• 进气管带或不带连续加热的抽气系统，采样气泵，流量计，流量调节器，流量监测器和过 滤器。
• 19"的微处理控制赋值单元，使用特殊标准的插入式欧式卡。
• 机柜
技术参数：
| 测量原理： | 测量催化反应腔内燃烧热 | |
| 测量范围： | 0-50 mg C/m3 到0-1600 g/m3 | |
| *小探测范围 | 1 mg C/m3 TOC | |
| 交叉敏感性： (按50 mg/m3测量范围): | 浓度 **背离值 200mg/m3 SO2 -10 % 30 mg/m3 NO2 -2，5 % 300 mg/m3 CO +108 % 300 mg/m3 NO +7 % | |
| 输出信号: | 0-(4)-20 mA 电流接口**容许负载400 欧姆RS 232 或 RS 485 | |
| 响应时间(T90 )： | <200s.约11m的采样管， 分析时间10 sec. | |
| 精度： | < 2% 满量程 | |
| 零位偏移： | < 2% 满量程 | |
| 可允许的环境温度： | + 5'C到 +45'C | |
| 大气压力影响： | 无 | |
| 根据零点和灵敏度的温度： | 变化 1.25 % > 测量误差 < 1% | |
| 采样气流量： | 125 L/h | |
| 预热时间： | 约120分 | |
| 维护时间间隔： | 4周; 带自动校准 1周; 不带自动校准 | |
| 交流电源： | 230 V 50 Hz， 600 VA， 其他电压根据需要 | |
| 尺寸(WxHxD) | 600 x 478 x 500 mm | |
| 重量： | 约 60kg | |
| 认证： | 根据德国标准符合净化空气规则TüV approval according to the clean-air regulations („TA-Luft“). TüV-report: 936 / 21 200 245 | |
附件
• 带加热的或不加热的CnHm EM采样探管
• 装配法兰
• 加热的气管
• 带压力减压器的测试气瓶
• 根据净化空气规则的污染控制计算机EUR 196
• 连续在线的记录器
• 空气净化系统
• CO 交叉敏感性补偿
• 自动校准系统
主要特点：
应用
模块化结构的ADOS KM 2000 CnHm EM设备带有微处理控制辅助测量单元用于测量有机溶剂。除了含氯和硫化物的碳氢化合物之外，可以测量所有可燃的碳氢化合物CnHm。
使用热电偶并结合应用催化燃烧原理，其具有以下优点：
• 高度灵敏性
• 良好的精确性
• 可以忽略的零点漂移
• 超范围的信号不会产生影响
适用场所
工业生产排放的监管
• KM 2000 CnHm EM:
根据德国净化空气要求测量碳氢化合物的排放量
• KM 2000 CnHm:
测量溶剂饱和度
测量溶剂浓度
室内空气（通风）监测
在有毒气体较低浓度时发出警报防止任何对健康的危险。
