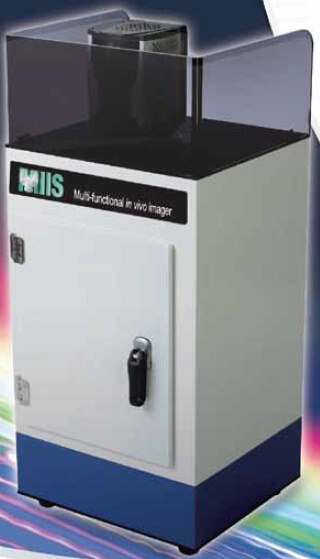

小动物活体成像系统

MIIS(小动物活体成像系统)是一套微光学系统，这套系统能够帮助您完成那些需要从小动物或植物中检测微弱荧光和发光信号的研究应用。

MetaMorph-MIIS是一个图像获取和分析软件。尤其特殊的是此软件可以控制Z轴定位，滤光片转轮和光源，并且还能获取时间序列和进行高速成像。

可选择高灵敏的EMCCD照相机，深度制冷CCD和强大的sCMOS照相机作为检测器。使用高亮度LED来检测荧光信号。

LED光源避免了紫外波段常见的光毒性，并提供了极高的稳定性。

优点：

1，Stream获取(高速图像获取)

2，检测化学发光和荧光标本

3，高度可扩展性

4，基于图像的自动对焦

5，通过存储位置的自动运动

主要特点：

1，选择适合您实验的照相机

MIIS系统有基本的3种类型照相机可选，如果需要，您还可以选择任何其他类型的照相机。

超高灵敏度EMCCD机(电子制冷-80℃，联合使用制冷器：-95℃增益放大：大至100倍)能够在包含近红外的全波长范围内降低噪声。

从噪声抑制，宽视野(6.0百万像素)和高分辨率(4.54μm/像素)的冷CCD相机，到**的高速sCMOS相机和近红外相机(900 nm -1700 nm)。

2，荧光光源和发光检测

MIIS 系统使用高亮度LED光源进行荧光激发；

LED光源包含16个波长(白光，365/385/405/435/460/470/490/500/525/550/580/595/635/660/740/770 nm)；

和能适应50mm滤光片组合(大至6个)的自动发射滤光片转轮，用以满足荧光检测需要。

3，使高速图像获取成为可能

MIIS 提供高速照相机，能够获得流畅的图像结果；

由于可以快速的从明场到荧光/发光模式之间切换，所以MIIS可以实时检测荧光发光信号的改变。

4，高度可扩展性

可以在MIIS的暗箱内安装多种可选模块如小动物应用中的热板， 电动的载物台来支持多种视野成像和聚焦功能， 以及对应小动物麻醉气模块。

软件介绍：

软件MetaMorph-MIIS / MVDOC-MIIS共有参数：

照相机控制

1，曝光时间设置: 手动， 自动多重选择

2，特定捕获区域: 全视野，1/4视野及客户自定义范围

3，像素融合: ×1·×2·× 4·×8 (取决于所选照相机)

4，保存和读取每个拍摄设置

5，EM增益: 1-1000倍 (EMCCD型)

动态分析功能

1，亮度和面积变化量的图表，平铺显示，影片制作，还有多图像同步操作

叠加功能

1，明场图像和荧光/发光信号叠加，亮度测量，文字，时间标记箭头等

MIIS工具栏

1，可根据需要定制工具栏

2，分析步骤可录制后保存为模块，对其他图像进行分析

3，可设置采集和分析功能的中文快捷方式

4，时间序列成像

5，高速成像

6，自发荧光消减和均匀处理功能

7，线扫描功能

8，自动对焦功能

MetaMorph-MIIS 专有功能

1，隔热板温度记录（可做图）

2，多孔板分析（grid分析）

实验举例：

1，加入细胞: HEK293 (活细胞， 弱荧光素酶表达)

2，表达荧光素酶: ELuc (祖母绿 Luc)， Fluc (萤火虫 Luc)

3，缓冲液: HBSS (LifeTechnologies)

4，发光底物: 1 mg of D-Luciferin (Wako， D-Luciferin 钾盐)

5，检测原理：ADRB2 and β-Arrestin2 融合荧光素酶 (ELuc) 片段拆分加入到每种药物中(配体)，在荧光素酶互相接近时即可发射信号

6，加入药物: 异丙肾上腺素(配体)， 普萘洛尔(抑制配体功能)

7，照相机设置: 曝光时间10秒， EM 增益 × 800

Akarumine和D-luciferin对比图像示例
