PE-SG07包裹茎流（液流）系统
名称：包裹茎流（液流）系统 型号：PE-SG07产地：美国
系统介绍：

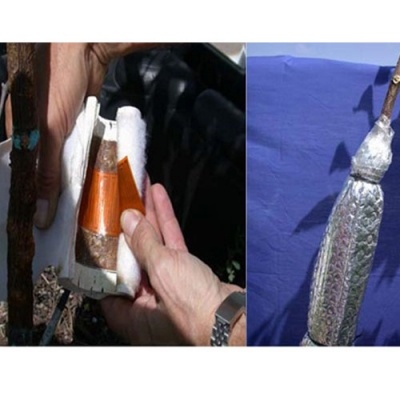

包裹茎流（液流）传感器采用了组织热平衡法(THB)或茎表热平衡法测量植物茎内液流量。该传感器是非侵入式的，对植物无伤害(一般对植物加热1oC～5oC)。组织热平衡法(THB)或茎表热平衡法已被广泛应用于大多数主要农作物和许多树种，被证明是科学有效的方法。该方法无须校准，可直接通过能量平衡和植物液体流动的热对流速率测量液流通量。
工作原理 ：
组织热平衡法(THB)或茎表热平衡法(SHB2 stem surfaceheat balance)由Cermák于1973年提出，是一种间接测量树木水分消耗的方法。其运用一个加热套裹在茎或枝条外面连续加热树皮、木材，茎表面的温度通过几对安装在周围的温度传感器来感应，由热电偶输出温差电势求得植物液流带走的能量，转化为实时液流。这种方法适用于单株植物整体蒸发量的无伤探测，精度较高。
主要特点：
**测量，无需校准。
多种规格传感器，适合测量直径2～150cm
实时测量植物液流
直接得出蒸腾读数
适合测量各种植物茎杆，且对植物无伤害
系统组成：
数据采集：32通道数据采集器
探头容量：标准配置可连接8个包裹茎流传感器，可根据要求扩展到32个。
电压调节：高精度电压调节器，调压范围1.5～1.0V，3A。
数据传输：9针 Male RS-232串行电缆，USB-RS232转接器
数据传输软件和专有液流计算模型
技术参数：
CR1000数据采集器 | 图片 | |
**采样频率 | 100Hz | |
模拟通道 | 8个差分通道（16个单端通道） | |
脉冲通道 | 2个 | |
控制输出 | 8个 | |
激发通道 | 3个电压通道 | |
其他端口 | 4个SDI-12或4个RS232（与8个控制输出接口共用） | |
数据通信端口 | 1个CS I/O；1个RS-232；1个平行外围设备 | |
信号输入范围 | ±5000mV | |
A/D转换精度 | 13位模拟/数字转换 | |
测量分辨率 | 0.33 μV | |
测量精度 | ±（读数*0.06%+偏移量），0～40℃ | |
内置存储空间 | 4M | |
供电电压 | 9.6～16VDC | |
功耗 | 睡眠模式：0.6mA，1Hz采集频率：4.2mA | |
尺寸 | 23.9×10.2×6.1cm | |
工作温度 | -25～50℃；-55～85℃（扩展） | |
AM16/32B模拟通道扩展版 | 图片 | |
| 激发时间 | 20ms | |
开关电流 | 500mA | |
| 系统供电 | 11.3～16 Vdc （-25～50℃） 11.8～16 Vdc（-55～85℃） | |
系统功耗 | <210μA（静止状态）；6mA（激活状态） | |
尺寸 | 0.2cm x 23.9cmx 4.6 cm | |
工作温度 | -25～50℃；-55～85℃（扩展） | |
包裹茎流（液流）传感器 | 茎杆直径 | 高度 | 输入电压 | 典型能耗 | TC对数量 | TC间距 | |
*小(mm) | **(mm) | mm | V | W | dX(mm) | ||
微传感器 | |||||||
SGA2-WS | 2.1 | 3.5 | 35 | 2.3 | 0.05 | 1 | 0 |
SGA3-WS | 2.7 | 4 | 35 | 2.3 | 0.05 | 1 | 0 |
SGA5-WS | 5 | 7 | 35 | 4 | 0.08 | 2 | 3 |
茎杆测量计 | |||||||
SGA9-WS | 8 | 12 | 70 | 4 | 0.1 | 2 | 4 |
SGA10-WS | 9 | 13 | 70 | 4 | 0.1 | 2 | 4 |
SGA13-WS | 12 | 16 | 70 | 4 | 0.15 | 2 | 4 |
SGB16-WS | 15 | 19 | 70 | 4 | 0.2 | 2 | 5 |
SGB19-WS | 18 | 23 | 130 | 4.5 | 0.3 | 2 | 5 |
SGB25-WS | 24 | 32 | 110 | 4.5 | 0.5 | 2 | 7 |
枝干测量计 | |||||||
SGB35-WS | 32 | 45 | 255 | 6 | 0.9 | 4 | 10 |
SGB50-WS | 45 | 65 | 305 | 6 | 1.4 | 8 | 10 |
SGA70-WS | 65 | 90 | 410 | 6 | 1.6 | 8 | 13 |
SGA100-WS | 100 | 125 | 460 | 8.5 | 4 | 8 | 15 |
SGA150-WS | 150 | 165 | 900 | 9 | 13 | 8 | 20 |
产地：美国
