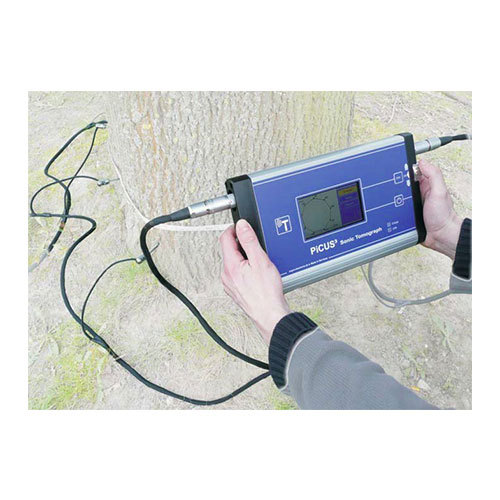

用途:Picus 3弹性波树木断层画像诊断仪用于检测因虫害或者自然衰退导致树木木质腐烂情况,多数情况下主要测量树干近地面的部分。测量时将传感器固定在预检测的断层上,使用专业设计的电子锤敲击每个检测点,声波在树干内部传播,如果树干内部的介质不同,声波传播的速度不同,进而可以判断树干内部的健康状况。
特点: 快速数据采集 实时、实地的扫描预览 可使用三点测量法快速确定是否需要进行全面扫描 主控单元内可存储上百个扫描结果 重量轻,比老型号减轻很多 内置GPS与蓝牙 |
技术规格:
测量范围 | 树木胸径30cm到5米 |
传感器数量 | 6个或12个 |
传感器线缆长度 | 3.5m |
测量方式 | 三点或点对点测量 |
高度测量 | 主机内置测高仪 |
存储功能 | 单机操作,无需笔记本电脑 |
声波传播时间测量的分辨率 | 1μs |
电子锤与主机连接 | 蓝牙或有线连接两种模式,蓝牙范围0.5-10m,电子锤自带LED显示屏,显示编号,内置镍氢可充电电池,500mAh |
GPS | 主机内置GPS,精度0-20m |
主机电池容量 | 可连续用6小时以上,充电时间只要2小时 |
主机显示方式 | 彩色液晶屏,实时显示测量图像,无需电脑 |
数据传输 | USB 2.0或蓝牙 |
整体尺寸 | 55x42x13cm |
整体重量 | 8.9Kg |
传感器 | 一体式传感器可直接将数据传输至主机,无需外置放大器盒,使操作更加简便 |
电子测径器(可选) | |
测量范围 | 160mm到2150mm |
材质 | 不锈钢 |
显示方式 | LED显示屏 |
与主机连接 | 蓝牙连接,数据直接传输至主机 |
应用实例:山毛榉从2004年至2011年内部腐烂演变
PICUS Q74标准版和专业版区别:
功能描述 | 标准版 | 专业版 |
同时打开多个数据文件 | 有 | |
自动计算一个目录下的所有数据 | 有 | |
覆盖声波断层图像和声波峰线 | 有 | |
分析分叉树干的不同部分 | 有 | |
鼠标停在断层图像显示计算后的声波速度 | 有 | |
大小适当的断层图像窗口 | 有 | 有 |
测量时计算断层图像 | 有 | |
裂缝检测功能 | 有 | 有 |
SOT和ERT 3-D扫描图像 | 有 | |
声波扫描计算时间表 | 有 | |
在敲击窗口显示条形图提高数据质量 | 有 | 有 |
断层图像记录后增加MP | 有 | 有 |
可以使用比传感器多的测量点 | 有 | 有 |
获取更多的计算选项 | 有 | |
TreeSA-静态集成树稳定性评估功能 | 有 |
产地:德国
