PSP32在线叶绿素荧光观测系统
1 引言
叶绿素荧光是反应植物光合作用等生理功能的重要指标之一。通过分析植物叶绿素荧光参数，可以直接反应植物的光合能力、胁迫状况等重要的生理状态。因此，叶绿素荧光参数的测量一直为学者所重视。而调制-饱和-脉冲式荧光仪的出现，使得叶绿素荧光野外测量变得方便，但仍然存在着不能在线测量，每次只能测量一个样品、无法长期监测等问题
针对上述问题，我们推出了在线式叶绿素荧光监测系统，可以长时期的连续监测植物的叶绿素荧光参数，并且可以配合无线传输模块，远程传送数据，单个仪器可同时测量多达32个样品，并且简单的编程设置，可以选择任意时间或不同时间重复测量相同的参数，对更深入的研究植物的光合作用机制及环境对植物的影响具有重要的意义。
2 观测系统
2.1 特点
1) 坚固紧凑
2) 低维护
3) 多样品同时测量
4) 用户自定义设置
5) 多种测量协议
6) 远程数据传输
7) 安装方便
8) 适用野外长期监测
9) 标准数据输出
2.2 系统组成及技术指标
2.2.1系统由如下部分组成：
1) 标准光适应探头或带暗适应单元的探头；
2) 主机；
3) 分线器(探头较多时配置)；
4) 供电单元(交流或太阳能板供电)；
5) 安装支架等附件
6) 在线数据传输单元（标配WIFI）
7) 远红光单元（可选）；
8）气象单元（可选）

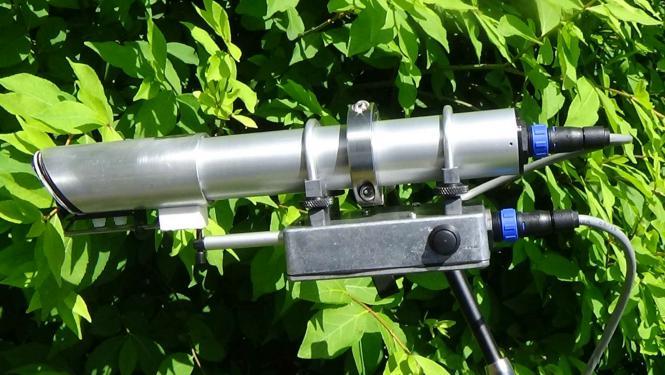

带暗适应模块的探头(闭合的状态)
带暗适应模块的探头(打开的状态)
主机
太阳能供电系统
可选部件：
叶绿素含量传感器，用于监测植物营养胁迫
NDVI、NDRE、PPR & CCCI传感器，用于监测植物干旱&氮胁迫
地面安装方式带活动臂
地面安装方式带活动臂
4探头接线盒 8探头接线盒 智能手机modem（可选）
利用测量结果进行外部控制连接的部件 用于外部气象数据输入
土壤水分探头和土壤温度探头接入盒允许PSP32控制液体养分和水的分配
2.2.2技术指标：
光适应测量参数： l Y(II)： | (相关参数采用Loriaux 2013 方法校正) PSII的光量子产额，或ΔF/Fm’ |
l ETR： | 相对电子传递速率 |
l PAR： | 光合有效辐射 |
l T： | 叶片温度 |
l FMS： | 或FM’，光适应样品使用饱和脉冲测得的**荧光 |
l F： | 或Fs，光化光下的荧光信号（饱和脉冲照射之前） |
暗适应测量参数 l FV/FM： | PSII的**光化学效率 |
l FV/FO | 对胁迫更敏感的一个参数，但不测量植物效率 |
l Fo | *小荧光 |
l FM | **荧光 |
l FV l FO’ | 可变荧光 远红光（暗适应模块）照射后的*小荧光 |
淬灭参数： | |
l Hendrickson参数 | Y(NPQ)， Y(NO)， Y(II)， NPQ， FV/FM |
l Kramer参数 | qL， Y(NPQ)， Y(NO)， Y(II)， FV/FM Kramer new：NPQ(T)， qE(T)， & qI(T) （近红色光源） |
l Puddle参数 | NPQ， qN，qP，Y(II)， FV/FM |
以下参数需要配置暗适应模块 | |
l 淬灭弛豫参数（可选） | qE、qM、qT、qZ和qI |
l Ruban/ Murchie 参数 | pNPQ & qPd |
快速光曲线： | |
l rETRMAX | **电子传递速率(Eiler and Peeters) |
l α | 是通过将ETR与PAR关联而创建的低PAR值处的初始斜率。 它提供了量子效率的量度 |
l Ik | *低饱和光强 |
l Im | **光化光强 |
硬件参数：
光源：
蓝光饱和脉冲强度：
FM’校正，7000 μmols/m2/s
方形顶部脉冲，10000 μmols/m2/s
可选红光饱和脉冲强度：
FM’校正，7000 μmols/m2/s
方形顶部脉冲，10000 μmols/m2/s
调制光源：
Blue 455nm – 半波宽21nm的蓝色光源
Red 640nm—半波宽17nm的红色光源
光化光源
蓝光，可达5000 μmols m-2 s-1
红光，可达5000 μmols m-2 s-1
远红光源：
结合暗适应模块用于Fo’测量或者暗适应模式中Fv/Fm测量前的预照射。
检测方法：脉冲调制式
检测器&滤波器：具有700 ~ 750带通滤波器的PIN光电二极管
采样速率：1~10000点每秒，根据不同测量自动选择
存储空间： 2GB
算法： 25ms内8点平均值计算FM， FM'， FO， & FS，降低噪音值
输出: CSV文件，可以通过wifi，以太网、U盘传输；可选手机、无线点对点、卫星电话传输方式
供电：可以根据要求提供外部12伏电池。可以使用太阳能电源和主电源。
操作温度： -10℃~+50℃
3 数据处理
数据通过主控制器获取，可以通过多种方式下载，所有系统标配Wi-Fi模块，方便客户使用。
系统界面为彩色触摸屏，可用于数据采集的编程，也可以使用PC和手机进行远程控制，获得的数据格式同Excel兼容，也可以导入各种数据处理软件进行分析，数采内部自带各种算法，用于计算各种模型参数。
智能手机和电脑上软件控制和数据截图
数据采集器上界面
5 产地： 美国
