FluorCam大型叶绿素荧光成像平台

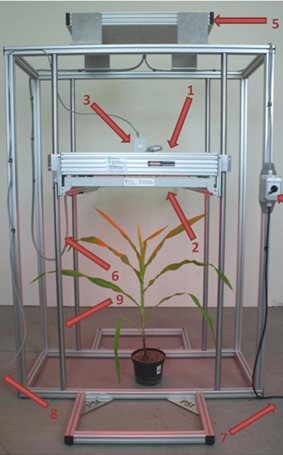

FluorCam大型叶绿素荧光成像平台是世界上单幅成像面积**的叶绿素荧光成像系统，有野外移动式平台（参见“Fluorcam野外移动式大型叶绿素荧光成像系统”）和实验室平台（本简介）两个版本，LED激发光源、CCD叶绿素荧光成像镜头及滤波轮等集成于一个高度可自由移动的成像平台上，适用于实验室或温室植物生理生态学研究、植物表型组学成像分析（Phenotyping）、植物胁迫生理及抗性筛选、植物遗传育种研究、种子萌发与活力监测、植物生态毒理学研究，可对整株植物或植物群落进行高通量成像分析。（右图中1为FluorCam成像平台，2为PAR吸收／NDVI模块，3为CCD检测器，4为主电源开关，5为主电源，6为成像平台电源线，7为主电源线，8为数据线，9系统支架）

FluorCam大型叶绿素荧光成像平台主要功能特点：

1)是世界上单幅成像面积**的叶绿素荧光成像系统，成像面积达35×35cm，可对整株植物及多株植物同时进行非损伤性叶绿素荧光成像分析

2)成像平台高度可调，以适应于不同高度的植物成像分析

3)可选配PAR吸收／NDVI成像分析模块，对植物PAR吸收及光谱反射指数NDVI进行成像分析

4)可选配RGB成像分析模块，用于植物形态测量分析等

5)可选配GFP绿色荧光蛋白成像分析功能，以用于植物转基因研究检测

6)可进行自动重复成像测量，通过对实验程序(Protocols)重复测量次数及时间间隔进行设置实现自动循环成像测量， 成像测量数据自动按时间日期存入计算机 (带时间戳)，从而实现无人职守自动监测功能

FluorCam大型叶绿素荧光成像平台技术指标：

1)大型叶绿素荧光成像平台，成像面积达35x35cm

2)高灵敏度、高分辨率CCD，分辨率720x560，时间分辨率可达50帧／秒，22cm高度视野310x370mm

3)标配620nm红色测量光源、620nm与冷白光双色光化学光源（可选配蓝色或其它波长的LED光源），具备735nm红外光源，LED光源板730x730x115mm

4)选配GFP成像功能需配备1392x1040高分辨率CCD镜头、红色与蓝色双色光化学光源

5)PAR吸收／NDVI成像模块：680nm红色光源、735nm红外光源，700x725x45mm

6)具备7位滤波轮及相应滤波器

7)叶绿素荧光成像平台高度可调，成像距离（平台离植物顶部距离）220-250mm

8)测量参数：Fo， Fo’， Fs， Fm， Fm’， Fp， FtDn， FtLn， Fv， Fv'/ Fm'，Fv/ Fm ，Fv'，Ft，ΦPSII， NPQ_Dn， NPQ_Ln， Qp_Dn， Qp_Ln， qN， qP，qL，QY， QY_Ln， Rfd等50多个叶绿素荧光参数及R_NIR、R_RED、PAR吸收和NDVI等植物光谱反射指数，每个参数均可在软件中直接显示二维彩色图像

9)自动测量分析功能:可预设1个protocols，设置好重复次数及间隔，系统可自动测量储存，数据文件自动按时间命名

10)配置有完备的protocols，包括 Fv/Fm Protocol，Kautsky诱导效应 Protocol，荧光淬灭分析Protocol，光响应曲线Protocols等，可对Protocols进行编辑

11)客户定制实验程序协议（protocols），可设定时间（如测量光持续时间、光化学光持续时间、测量时间等）、光强（如不同光质光化学光强度、饱和光闪强度、调制测量光等），专用实验程序语言和脚本，用户也可利用Protocol菜单中的向导程序模版自由创建新的实验程序

12)FluorCam叶绿素荧光成像分析软件，具 Live(实况测试)、Protocols(实验程序选择)、Pre–processing(成像预处理)、 Result(成像分析结果)等菜单

13)Live实况测试或称在线功能可对仪器和样品进行在线测试调试、快照、显示实验进度、在线显示荧光瞬变动态视频等

14)成像预处理可以自动选区或手动选择不同形状、不同数量、不同位置的区域(Region of interest，ROI)

15)功能强大的成像预处理功能还可浏览整个测量视频及任何点、任何区域的荧光动态变化曲线，可进行“选区操作”（参见上条）或“分级操作”（图像阈值分割功能）；选区操作不仅可对成像进行自动或手动选区（ROI），还可使用“模具”包括多孔板模具、培养皿模具、桌面模具进行模具选区；分级操作具备荧光强度刻度标尺和四个“游标”，通过移动4个游标可以将成像按不同强度划分成不同的荧光范围组进行分析处理，可设置不同的阈值进行图像阈值分割

16)结果展示报告功能：可展示所有选区（ROI）的叶绿素荧光参数值及其图像、每个参数的频率直方图及每个ROI的荧光动态图及荧光参数列表等，可对原数据（kinetic）、叶绿素荧光参数等导出到excel表，还可对每个参数成像图存储成位图

17)可自动测量多个样品（无限制）荧光动力学曲线及相应参数，程序软件可自动识别多个植物样品（数量不受限制）或多个区域（数量不受限制），也可手动选区（数量不受限制）

18)数据分析具备“信号计算再平均”模式(算数平均值)和“信号平均再计算模式”， 在高信噪比的情况下选用“信号计算再平均”模式，在低信噪比的情况下选择“信号平均再计算”模式以过滤掉噪音带来的误差
