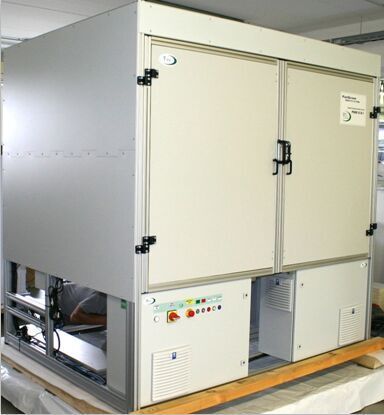

PlantScreen叶绿素荧光与RGB成像分析系统

直接联系

北京易科泰生态技术有限公司

捷克

产品规格型号
参考报价:

面议

关注度:

549

产品介绍

PlantScreen叶绿素荧光与RGB自动扫描成像分析系统集成了自动化控制系统、FluorCam大型叶绿素荧光成像测量分析、RGB植物真彩成像分析等先进技术,实现对各种培养植物——从拟南芥、水稻到各种其它植物的生理生态与形态结构成像分析,用于高通量植物表型成像分析测量、植物胁迫响应成像分析测量、生态毒理学与污染生态学研究、性状识别及植物生理生态分析研究、作物育种与抗性检测、生物多样性/遗传多样性表型检测分析及土壤种子库研究等。成像平台可在主机箱内XYZ三维自动化移动,自动扫瞄成像范围为1500px x 3225px,植物**高度约1250px。

系统配置与工作原理:

系统由XYZ三维自动控制箱、XYZ三维移动成像平台及自动控制与分析软件等组成,LED光源、FluorCam叶绿素荧光成像、RGB成像集成于一个可XYZ三维自动化移动的成像平台上,程序控制XYZ三维精确定位和定时,在线数据分析。采用世界上单幅成像面积**的叶绿素荧光成像系统,成像面积达35×875px

技术指标:

1.XYZ三轴机械臂可自由移动至植物上方成像分析,成像扫瞄面积范围1500px x 3225px(可选配其它大型系统),植物高度1225px,镜物距625px,Z轴**负重30kg

2.标准配置X轴活动范围0-2525px,精确度±1mm;Y轴活动范围0-1800px,精确度±1mm;Z轴活动范围0-1225px,精确度±5mm;

3.叶绿素荧光成像:镜头分辨率1392x1040像素,单幅成像面积35x875px,测量光橙色618nm,橙色和白色双波长光化学光,饱和光闪为白色,**光强3600μmol/m2/s,具735nm红外光源

4.叶绿素荧光成像测量参数包括Fo, Fm, Fv, Fo’, Fm’, Fv’, Ft, Fv/Fm, Fv’/Fm’, Phi_PSII, NPQ, qN, qP, Rfd等几十个叶绿素荧光参数

5.RGB成像分析测量参数包括:

1)叶面积(Leaf Area: Useful for monitoring growth rate

2)植物紧实度/紧密度(Solidity/Compactness. Ratio between the area covered by the plant’s convex hull and the area covered by the actual plant

3)叶片周长(Leaf Perimeter: Particularly useful for the basic leaf shape and width evaluation (combined with leaf area)

4)偏心率(Eccentricity: Plant shape estimation, scalar number, eccentricity of the ellipse with same second moments as the plant (0...circle, 1...line segment)

5)叶圆度(Roundness: Based on evaluating the ratio between leaf area and perimeter. Gives information about leaf roundness

6)叶宽指数(Medium Leaf Width Index: Leaf area proportional to the plant skeleton (i.e. reduction of the leaf to line segment)

7)叶片细长度SOL (Slenderness of Leaves)

8)植物圆直径(Circle Diameter. Diameter of a circle with the same area as the plant

9)凸包面积(Convex Hull Area. Useful for compactness evaluation

10)植物质心(Centroid. Center of the plant mass position (particularly useful for the eccentricity evaluation)

11)节间距(Internodal Distances

12)生长高度(Growth Height

13)植物三维**高度和宽度(Maximum Height and Width of Plant in 3 Dimensions

14)相对生长速率(Relative growth rate

15)叶倾角(Leaf Angle

16)节叶片数量(Leaf Number at Nodes

17)其它参数如用于植物适合度估算的颜色定量分级、绿度指数(Other parameters such as color segmentation for plant fitness evaluation, greening index and others

6.高灵敏度RGB成像传感器,CMOS 1/2”,分辨率2560x1920像素,像素大小2.2μm,四个LEDs高强白色光源,成像信息包括时间和位置,纪录格式为日期-月份-年度-小时-分钟-秒-Pos_X_Y_Z.bmp

7.系统控制与数据采集分析系统:用户友好的图形界面用户定义、可编辑自动测量程序(protocols),控制单元有主电源开关、紧急关闭、XYZ三维轴启动开关、暂停键、移动键等,用户名和密码保护

8.程序控制XYZ三维精确定位和定时,并纪录带时间和三维空间位置的数据(四维信息数据)

9.三相电源供电,3x230/220VAC50/60Hz

10.大小规格5000px(长)x3750px(宽)x230(高),重量约400kg

产地:欧洲
