SoilBox便携式根际呼吸测量系统

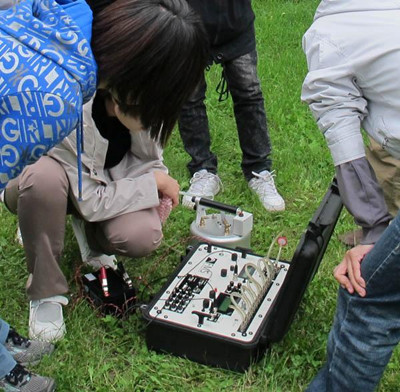

SoilBox便携式根际呼吸测量系统由主机系统和呼吸室组成，主机系统内置高精度CO₂分析仪、O₂分析仪、水汽分析仪、气体抽样单元、数据采集器、Baseline单元等，呼吸室有原位呼吸测量室（in–situchamber）和离体呼吸测量室（ex–situ chamber），原位呼吸室用于原位土壤呼吸测量和根际呼吸测量，离体呼吸室用于纯根系呼吸测量和纯土壤呼吸测量等，其理论模型为：

原位测量：Rrh = Rp–Rl

离体测量：Rt = Rs +Rr

其中Rrh为根际呼吸，Rp为有植物生长的土壤呼吸，Rl为同区裸地土壤呼吸；Rt为土壤总呼吸，Rs为将根系分离后的土壤呼吸，Rr为纯根呼吸。

功能特点：

ü高精度、高稳定性、高解析度全方位测量根际呼吸各组分

ü配置灵活、多功能，既可在野外利用呼吸室技术（Chamber technique）原位开放式或封闭式测量土壤呼吸、根际呼吸或野外离体测量各组分等，又可在实验室内进行离体测量和控制实验等

ü可测量分析土壤呼吸、根际呼吸各组分及其相互关系和环境关系，测量参数包括原位单位面积土壤呼吸、根际呼吸等，及单位重量土壤总呼吸、纯根系呼吸、根际微生物呼吸、土壤动物呼吸、各组分耗氧率和呼吸商等，包括其它环境参数如气温、土壤温度、土壤水分等

ü可选配气路转换器进行多通道测量

ü根据经费预算和研究目的可选配FMS和FGA两种配置

技术参数：

1.氧气测量分析：燃料电池O₂分析仪，不受水汽、CO₂及其它气体的影响，测量范围1–100％，分辨率0.001%，低噪音高稳定性，精确度0.1%，恒温下漂移小于0.02%每小时；

2.二氧化碳测量分析：双波段非色散红外技术，测量范围0–5％，分辨率0.0001%（**可达0.1ppm），精确度1%，恒温恒氧下漂移小于0.001%每小时，响应时间小于1秒；

3.水汽测量分析（FGA型不具备）：薄膜电容性传感器（thin–film capacitive sensor），测量单位为相对湿度或露点温度或水汽分压，测量范围0–100%RH，分辨率0.001% RH、0.01摄氏露点温度，精确度1%，恒温下漂移低于0.01%每小时

4.气流泵：阳极电镀铝，滚珠电动机（噪音低、稳定），气流10–2000ml/分钟

5.气流控制：微电子热反馈系统（真正的科学研究已不再用转子流量计，因为玻璃管等易受周边温度气压影响，所以用转子流量计的论文不能在国际刊物上发表），气流控制通过精密反馈环系统实际连接气流泵和流量计（微电脑控制），同时提供高精度针阀

6.气流精度2%，分辨率0.1ml/min

7.大气压测量范围标准设置为0–125kPa，用户可根据需要设置成75–125kPa或90–110kPa，精确度为1%，分辨率1Pa

8.数据采集系统：14个模拟通道（FMS型），数据采集记录间隔0.1秒–1小时，共可记录储存8000个数据点（几个小时），用电脑在几秒钟内将数据下载

9.热敏电阻探头用于测量土壤温度值（备选）和空气温度：测量范围-5–60℃，分辨率0.001℃，**精确度0.2℃，BNC连接，探头直径2.5mm

10.AZS–2土壤水分传感器：测量范围0–100%，精度2%，分辨率0.1%

11.Soilbox土壤呼吸室：标准配置为铝合金银白色，内径500px，高500px，低温室效应，可选配温湿度与太阳辐射（或PAR）监测单元

12.供电：12–15 VDC，可选便携式充电电池、交流电，40Ah蓄电池野外可连续工作5小时以上

13.可选配**级防水防尘抗震荡野外笔记本电脑（带GPS），用于野外系统设置、数据浏览下载和分析等，N450 1.66GHz，8.4”阳光下可读LCD显示屏，触摸屏，2GB RAM，80GB SSD

14.软件可在线显示和分析数据

15.主机大小：48×37×450px；重量：7 kg
