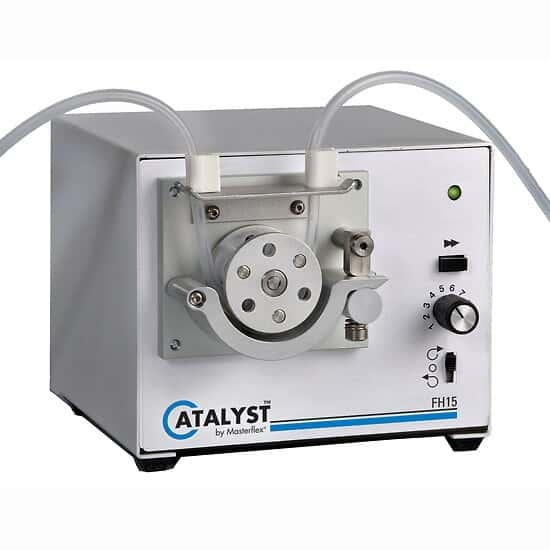

Catalyst 紧凑型蠕动泵FH10 FH15 FH30
在超紧凑型的基础上，低维护设计，作为一个完整的系统：泵，马达和控制在一个可堆叠的钢制外壳里。标准流量范围从0.002到105毫升/分钟，压力到2.1巴（30 psig）。一个稳健，固定的闭塞设计允许可靠，准确泵送和分配各种各样的管材和不同的压差应用。
这种泵配备整体式泵头，安装速度快，可提供可重复的低流速
双卡式泵管套装，易于装载，无需进行闭塞或张力调节
独立的单圈速度控制和正转/关闭/反转开关 — 开启/关闭泵时可保持速度设置
可通过泵背面的闭合触点实现远程启动/停止
这种可堆叠的小型泵配备带有防碎屑环氧树脂涂层的耐用钢外壳。阳极氧化铝制咬合床可摆动打开，便于快速装载双卡式泵管套装。闭塞角度更大，在泵管额定压力以下可防止流体回流。按下 MAX（**）按钮可使电机全速运转，快速进行泵管充注或冲洗。采用自润滑热塑性聚酯 (Ertalyte®TX) 滚轮，摩擦力小，磨损寿命长，可确保平稳运行和较长使用寿命。
Catalyst 紧凑型蠕动泵FH10 FH15 FH30
| Catalyst泵型号 | FH10 | FH15 | FH30 | ||
| 货号 | 77720-00 | 77720-02 | 77720-04 | 77720-20 | 77720-30 |
| 通道数 | 1 | 1 | 1 | 1 | 2 |
| 流速(mL/min) | 0.002 to 1.65 | 0.017 to 11 | 0.07 to 50 | 0.8 to 105 | 0.8 to 14 |
| 泵转速 | 1.7 to 10 | 13 to 80 | 50 to 300 | 20 to 100 | 20 to 100 |
| 电源 (50/60 Hz) | 90 to 130 or 160 to 260 VAC (auto selected) | ||||
| 电机类型 | PMDC | ||||
| Control type | PWM (pulse width modulated) | ||||
| 工作温度 | 0 to 40oC (32 to 104oF) | ||||
| 保存温度 | –25 to 65oC (–13 to 149oF) | ||||
| 外壳材料 | 粉末涂层钢 | ||||
| IP 等级 | IP22 | ||||
| 泵尺寸(L × W × H) | 17.8 x 13.4 x 11.4 cm (7" x 51?4" x 41?2") | ||||
| 重量 | 1.5 kg (3.3 lb) | ||||
Catalyst 紧凑型蠕动泵泵管FH10 FH15 FH30
| 用于 Catalyst FH10 蠕动泵泵管 | ||||||
| 泵管内径 | 0.19 mm ID | 0.25 mm ID | 0.89 mm ID | 1.42 mm ID | 2.06 mm ID | 2.79 mm ID |
| 流速 (mL/min) at 1.7 to 10 rpm | 0.002 to 0.013 | 0.004 to 0.022 | 0.041 to 0.25 | 0.09 to 0.57 | 0.18 to 1.05 | 0.25 to 1.65 |
| 流速 (mL/min) at 13 to 80 rpm | 0.017 to 0.10 | 0.03 to 0.18 | 0.33 to 2.0 | 0.75 to 4.5 | 1.4 to 8.5 | 1.8 to 11.0 |
| 流速 (mL/min) at 50 to 300 rpm | 0.07 to 0.43 | 0.12 to 0.73 | 1.4 to 8.3 | 3.2 to 19 | 5.9 to 35.2 | 8.3 to 50 |
| Silicone， platinum-cured (15 m/49.2 ft) | — | — | 97200-14 | 97200-16 | 97200-17 | 97200-18 |
| PharMed® BPT (30 m/98.4 ft) | — | 97200-33 | 97200-34 | 97200-36 | 97200-37 | 97200-38 |
| Tygon® E-Food (30 m/98.4 ft) | 97200-72 | 97200-73 | 97200-74 | 97200-76 | 97200-77 | 97200-78 |
| 用于 Catalyst FH15 and FH30 蠕动泵的双卡泵管 | ||||
| 泵管内径 | 0.8 mm ID | 1.6 mm ID | 3.2 mm ID | 4.8 mm ID |
| Flow (mL/min) with FH15 | 0.8 to 4.0 | 2.8 to 14 | 11 to 54 | 21 to 105 |
| Flow (mL/min) with FH30 | 0.8 to 4.0 | 2.8 to 14 | Not recommended | |
| Silicone， platinum-cured (6/pk) | 97100-12 | 97100-13 | 97100-16 | 97100-17 |
| PharMed® BPT (12/pk) | 97100-22 | 97100-23 | 97100-26 | 97100-27 |
| Norprene® Food (12/pk) | 97100-42 | 97100-43 | 97100-46 | 97100-47 |
| Tygon® E-Food (12/pk) | 97100-62 | 97100-63 | 97100-66 | 97100-67 |
