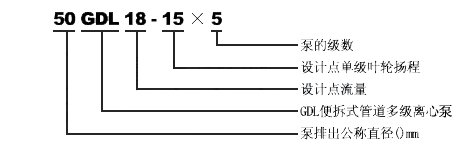

一、型号意义
二、产品简介
CDL、CDLF型立式多级不锈钢离心泵(简称：CDL、CDLF多级泵)，系冲压轻型立式多级离心泵。是采用丹麦先进技术制造而成，其较大优点是水力模型设计先进，高效率，高节能。水泵内部叶轮、泵壳及其主要配件采用不锈钢冲压成形，流道特别光滑，轴瓦、轴套用硬质合金，具有超强的使用寿命，避免产生二次污染。轴封采用耐磨机械密封，无泄漏。电机采用Y2铅外壳，进口轴承，绝缘等级F级。泵运转平稳，低噪音，整机质量可靠，外形美观、体积小、重量轻、运输安装方便，是理想的绿色、环保、节能的水泵。
三、产品特点
1、GDL型立式离心泵为立式结构，具有占地面积小的特点，泵重心重合于泵脚中心，因而运行平稳、振动小、寿命长。
2、GDL型立式离心泵口径相同且在同一水平中心线上，无需改变管路结构，可直接安装在管道的任何部们，安装极为方便。
3、电机外加防雨罩可直接置于室外使用，而无需建造泵房，大大节约基建投资。
4、 GDL型立式离心泵扬程可通过改变泵级数(叶轮数量)来满足不同要求，故适用范围广。
5、轴封采用硬质合金机械密封，密封可靠，无泄漏，机械损失小。
6、高效节能，外形美观。
7、注50口径以上内件铸件成形。
四、产品用途
GDL型立式离心泵特别适用于锅炉给水，也可广泛应用于压力容器供水、热水循环、高层建筑给水、农田灌溉、消防增压、水力冲洗、食品、酿造、医药、化工、水产养殖、环境保护、化工工艺流程及机床配套等各行业，作为给水排水的动力设备。
五、CDL、CDLF多级泵典型应用
1、 市政供水及增压
2、 工业循环系统及加工系统
3、 锅炉给水及冷凝液系统
4、 环保水处理，渗透分析系统
5、 农业灌溉及脱水
6、 工业厂房清洗及各种清洗工作
7、 (其他)许多专门用途
六、使用条件
普通型适用于液体传输，冷热清洁水，软化水的循环和增压。
不锈钢型亦适用于微碱水、脱矿物质水、蒸馏水、游泳池水及其含氯化物液体，但液体允许温度需要降低。
七、工作条件
冷热清洁的，非易燃易爆并不含有固体颗粒或纤维的液体;
液体温度：常温型-15℃至+70℃，热水型+70℃至+120℃;
环境温度：**+40℃;
*小入口压力：根据NPSH曲线+*小安全扬程量0.5米水头。 性能曲线及性能表说明
1、 所有曲线都基于3×380V，50HZ，电机在恒速2900r/min的测量值。电机为可变电压电机;
2、 测量采用自由空气下20℃的水，运动粘度r=1mm2/S;公差参照ISO2584附件B标准;
3、 泵的使用参照加粗曲线的性能范围，以防止过热造成危险。
八、产品参数
型号 | 功率 | 型号 | 功率 | 型号 | 功率 | ||
KW | KW | KW | |||||
25GDL2-12×3 | 1.1 | 40GDL6-12×14 | 7.5 | 80GDL36-12×8 | 15 | ||
25GDL2-12×4 | 1.1 | 40GDL6-12×15 | 7.5 | 80GDL36-12×9 | 18.5 | ||
25GDL2-12×5 | 1.5 | 50GDL12-15×2 | 2.2 | 80GDL36-12×10 | 18.5 | ||
25GDL2-12×6 | 1.5 | 50GDL12-15×3 | 3 | 80GDL54-14×2 | 7.5 | ||
25GDL2-12×7 | 2.2 | 50GDL12-15×4 | 4 | 80GDL54-14×3 | 11 | ||
25GDL2-12×8 | 2.2 | 50GDL12-15×5 | 5.5 | 80GDL54-14×4 | 15 | ||
25GDL2-12×9 | 2.2 | 50GDL12-15×6 | 5.5 | 80GDL54-14×5 | 18.5 | ||
25GDL2-12×10 | 3 | 50GDL12-15×7 | 7.5 | 80GDL54-14×6 | 18.5 | ||
25GDL2-12×11 | 3 | 50GDL12-15×8 | 7.5 | 80GDL54-14×7 | 22 | ||
25GDL2-12×12 | 3 | 50GDL12-15×9 | 11 | 80GDL54-14×8 | 30 | ||
25GDL2-12×13 | 4 | 50GDL12-15×10 | 11 | 80GDL54-14×9 | 30 | ||
25GDL2-12×14 | 4 | 50GDL18-15×2 | 3 | 80GDL54-14×10 | 37 | ||
25GDL2-12×15 | 4 | 50GDL18-15×3 | 4 | 100GDL72-14×2 | 11 | ||
25GDL4-11×3 | 1.1 | 50GDL18-15×4 | 5.5 | 100GDL72-14×3 | 15 | ||
25GDL4-11×4 | 1.5 | 50GDL18-15×5 | 7.5 | 100GDL72-14×4 | 18.5 | ||
25GDL4-11×5 | 2.2 | 50GDL18-15×6 | 7.5 | 100GDL72-14×5 | 22 | ||
25GDL4-11×6 | 2.2 | 50GDL18-15×7 | 11 | 100GDL72-14×6 | 30 | ||
25GDL4-11×7 | 3 | 50GDL18-15×8 | 11 | 100GDL72-14×7 | 30 | ||
25GDL4-11×8 | 3 | 50GDL18-15×9 | 15 | 100GDL72-14×8 | 37 | ||
25GDL4-11×9 | 3 | 50GDL18-15×10 | 15 | 100GDL72-14×9 | 37 | ||
25GDL4-11×10 | 4 | 65GDL24-12×2 | 3 | 100GDL72-14×10 | 45 | ||
25GDL4-11×11 | 4 | 65GDL24-12×3 | 4 | 125GDL100-20×2 | 18.5 | ||
25GDL4-11×12 | 4 | 65GDL24-12×4 | 5.5 | 125GDL100-20×3 | 30 | ||
25GDL4-11×13 | 5.5 | 65GDL24-12×5 | 7.5 | 125GDL100-20×4 | 37 | ||
25GDL4-11×14 | 5.5 | 65GDL24-12×6 | 7.5 | 125GDL100-20×5 | 45 | ||
25GDL4-11×15 | 5.5 | 65GDL24-12×7 | 11 | 125GDL100-20×6 | 55 | ||
40GDL6-12×3 | 1.5 | 65GDL24-12×8 | 11 | 125GDL100-20×7 | 75 | ||
40GDL6-12×4 | 2.2 | 65GDL24-12×9 | 15 | 125GDL100-20×8 | 75 | ||
40GDL6-12×5 | 2.2 | 65GDL24-12×10 | 15 | 125GDL100-20×9 | 75 | ||
40GDL6-12×6 | 3 | 65GDL24-12×11 | 15 | 125GDL100-20×10 | 90 | ||
40GDL6-12×7 | 3 | 65GDL24-12×12 | 18.5 | 150GDL160-20×2 | 30 | ||
40GDL6-12×8 | 4 | 80GDL36-12×2 | 4 | 150GDL160-20×3 | 37 | ||
40GDL6-12×9 | 4 | 80GDL36-12×3 | 5.5 | 150GDL160-20×4 | 55 | ||
40GDL6-12×10 | 4 | 80GDL36-12×4 | 7.5 | 150GDL160-20×5 | 75 | ||
40GDL6-12×11 | 5.5 | 80GDL36-12×5 | 11 | 150GDL160-20×6 | 75 | ||
40GDL6-12×12 | 5.5 | 80GDL36-12×6 | 11 | 150GDL160-20×7 | 90 | ||
40GDL6-12×13 | 7.5 | 80GDL36-12×7 | 15 | 150GDL160-20×8 | 90 |
