产品概述

　　该系列泵结构新颖，水力模型先进，性能曲线无驼峰，高效区域宽广，效率比J，JD型井泵平均高4-8%，是新一代节能型提水机具。适用于工矿企业、城市给排水与地下水抽汲及农田排灌等。根据用户要求，更换有关材质并调整结构，可适用于在电厂、钢铁厂、化工厂输送固体颗粒含量较大的污水。

 工作条件

　　流量：≤2000（m3/h）
　　扬程：≤250（m）
　　电机功率：5.5-710kW
　　额定电压：380（V），6（kV），10（kV）
　　井径：100-750（mm）

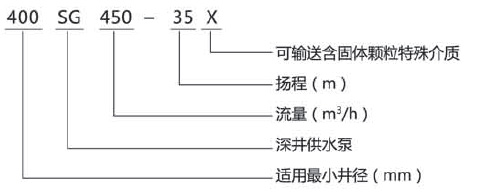

 型号说明

 主要用途

　　SG型长轴井供水泵适用于从水井中提取常温无腐蚀性的清水，广泛应用于工矿企业、城镇供水及农田灌溉。对于电厂、棉纺厂、自来水厂、石化企业也具有应用领域。

 说明

　　1、 旋转方向从井口往井底看为逆时针方向旋转；
　　2、 出水法兰联接尺寸按国标的规定。

 QSG系列潜水深井供水泵

　　产品概述
　　该系列泵机电一体、结构合理、安装维护方便、高效区域宽广，效率比JQ、JS型潜水深井泵平均高2-5%，是新一代节能型提水机具，能充分满足需要，适用工矿企业、城市给排水与地下水抽汲及农田灌溉等。

　　工作条件
　　流量：≤1300（m3/h）
　　扬程：≤300（m）
　　电机功率：0.55-650(kW)
　　额定电压：380（V），6（kV），10（kV）
　　井径：100-750（mm）
　　**排出口径：450（mm）

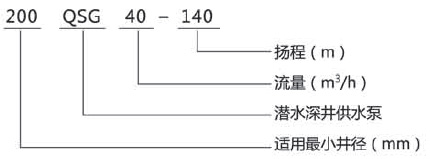

　　型号说明

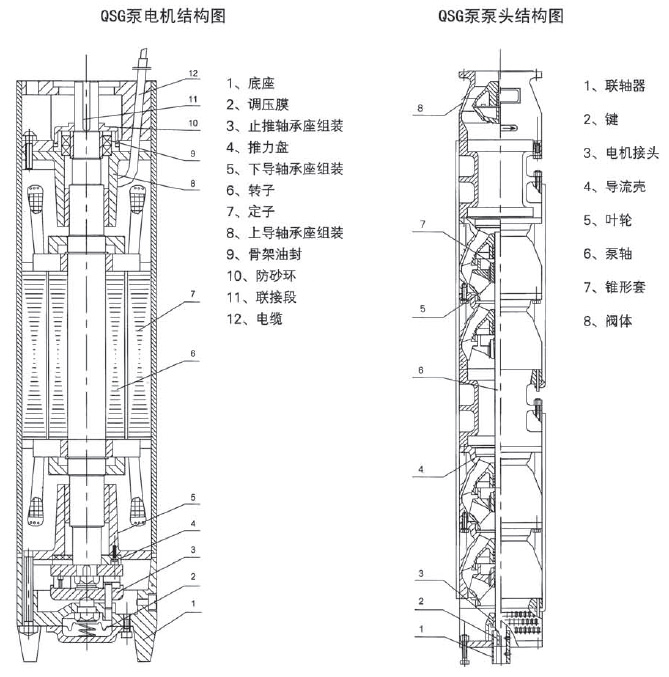

 结构说明

　　1、电机采用充水式电机。
　　2、泵工作部件分别有空间导叶式结构，径向导叶式结构两种，分别由叶轮、中壳（中段）、电机接头、联轴器、出水壳等零件组成，叶轮和轴根据不同结构用锥套固定，或键联接，电机通过套筒联轴器带动泵轴旋转。
　　3、管路部分起导流和悬吊工作部件和电机作用，一般采用法兰连接形式。
　　4、出水弯管或泵座将水引向需要的地方，泵为出水弯管结构时工厂通过管用夹板部件将之固定在基础上。
