HiClave高压反应器系统

.

对于高压反应，尤其是多相系统，HiClave实验高压反应器系统已经被证明是一个非常好的选择．

它们涵盖了从10ml到250ml的反应体积，**温度达300 Bar，**压力达300°C。由于采用纯金属密封盖，系统地密闭性可以保证进行高度精确的气体消耗测量。*多可以有７个连接口。对于100ml的反应器，连接可以部分或完全通过法兰的外周，这样就方便了操作及并可以连接多种附属设备。多种类型的加热／冷却系统、磁力搅拌器、磁力耦合顶置搅拌器、各种气体／液体供应系统等附件可以选择。

可以以单独系统工作，也可以进行平行方式工作。除了可以选择标准配置系统外，也可以根据自己的特殊要求构建反应器。

优点：

完全密封的反应盖

开放的可升级系统

操作简单

冷却选项

Hitec Zang高压反应系统的可用于

• 氢化反应
• 氧化反应
• 羰化反应
• 聚合反应

HiClave标准高压反应系统

HiClave 反应器采用模块化的设计结构。如下几种标准型号的高压反应器适合于多种不同的应用。它们可以根据不同的要求进行特定的配置，可以选择额外的附件模块和组件。

10 ml 和20 ml HiClave高压反应器

10ml和20ml反应器带螺母密封盖，中心有4路连接口，中间的主要用于内部温度传感器，旁边的主要用于介质连接和压力表。

反应器可以用带加热的磁力搅拌器加热，并用搅拌子进行混合。

标准配置：

1. 通过磁力加热搅拌器和加热板附件进行加热
2. 温度传感器 (Pt100)

连接选项

1 x 温度传感器

1 x 压力表

1 x 介质连接

选项

其他连接分配

50 ml HiClave高压反应器

50 ml　高压反应器的螺母盖带有３个连接口。其中一个可以用于顶置式磁力搅拌驱动，搅拌器从中间穿过。另外两个可分别用于温度传感器和介质进口。如果喜欢利用磁力搅拌器而不用顶置式搅拌器，就可以多出一个接口自由分配。

标配反应器采用加热套加热和顶置搅拌。这种情况就可以利用平板冷却器进行冷却。

另外，也可以利用磁力加热搅拌和加热板来实现加热和搅拌。

标准配置:

加热套加热

顶置磁力搅拌头

温度传感器 (Pt100)

连接选项

1 x 温度传感器

1 x 顶置搅拌器

1 x 介质连接

选项

未分配搅拌器连接

平板冷却器进行程序冷却

加热板或加热套

其他连接分配

100-250 ml HiClave高压反应器

100-250 ml高压反应器为法兰盖，带有７个由膨胀螺栓固定的连接口。为了操作方便，３个连接口位于盖子的外侧。中心的接口用于顶置式搅拌器。反应器有高级不锈钢或哈氏合金两种材质。

反应器通过加热套进行加热，可以通过平板冷却器进行冷却或内部冷却管路进行冷却。顶置式搅拌器的**可选扭矩为20Ncm 或 50 Ncm。相应的连接附件为不锈钢1.4571 (SS 316Tl) 或哈氏合金Hastelloy C4.

标准配置

1 x 温度传感器插入管

1 x 搅拌器

1 x 安全泻压片

1 x 压力表

1 x 压力释放阀

2 x 自由分配接口，可用于气体或液体取样

选配附件

• 氢化或充气模块
• 液体或气体取样模块
• 平板冷却或冷却管路
• 哈氏合金

氢化模块

氢化模块VL-HICLAVE-HYDR可以实现完整的氢化过程，包括惰性气体冲洗和压力密闭性测试，无需人为干预。因此，在反应器处于压力状态时，任何人都不必处于反应器的危险区域内。为了安全，反应器先冲入设定压力的惰性气体，然后再泄压。这个冲洗过程可以按照要求反复进行。然后进行惰性气体压力测试。测试时间和合格范围必须输入到程序中。只有在压力测试通过的情况下反应气体，比如氢气才可以充入。否则，反应器将被泄压。随后将进行反应气体冲洗步骤。达到设定压力后，反应开始。

系统整合了气体消耗测量用于反应动力数据的采集。气体消耗也可以作为一个终止标准，比如如果气体消耗的速率低于预先设定值，反应将被中止。

系统监控和操作的用户界面简单易懂。测量数据自动被采集并记录到文件中。如果进行了气体消耗测量，可以对消耗曲线进行动力学评价。

技术参数：

固定架：方形铝合金架，表面阳极化处理，不锈钢平台

反应器：10—250 ml高级不锈钢 (可选 哈氏合金)， 300 bar， 300°C. 可选

450°C

搅拌器：磁力耦合搅拌器， 速度: 200-1500 rpm， **扭矩:20/50 Ncm，含模拟信号接口 (体积 ≥ 50ml的反应器).

或带加热块的磁力加热搅拌器和搅拌子 (体积 ≤ 50ml的反应器)

加热/冷却系统：加热套/冷却板（或冷却管路）温度范范围:加套内40—350°C ， 加热输出700W。或带加热块的磁力加热搅拌器。

取样： 手动取样阀

气体反应： MFC控制反应气体压力，包括气体消耗测量，旁通阀

惰化气氛：压力控制惰性气体，高压磁力阀控制泄压，安全泄压片

比重式加料系统：GraviDos 高压加料系统。或选配高压泵或天平。

传感器： 温度传感器: 反应器内部温度，夹套温度。内部压力，速度， ATR-FTIR.

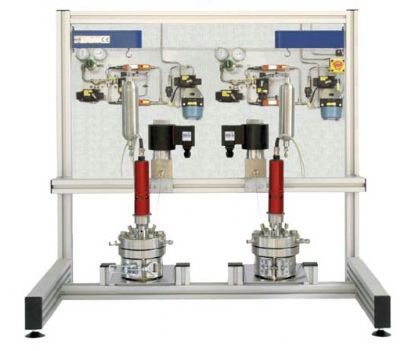

自动化： 以双高压反应器配置为例:

LabBox2 带如下设备:

接口: LabBox 2 含以下接口: 4个 Pt100温度测量输入 ， 4个模拟信号输入 (电流或电压)， 4个 RS232（搅拌器，氢化模块），4个GraviDos（DMS）接口；4个数字输入，8 个数字输出（其中两个用于230V电源插座）， 传感器电源供应24 V 1.5 A，触动器电源供应24 V 3 A.

2个温度监控器。

工作站: 1 CG-ABK2 HiTec 显示和控制，带22“ TFT显示屏，不间断电源供应和UPS管理系统。

这套自动系统可以控制两个反应器。可扩展控制4个反应器

反应器材质： 主要为高级不锈钢1.4571， 或者其他级别不锈钢，或哈氏合金。
