结构特点:

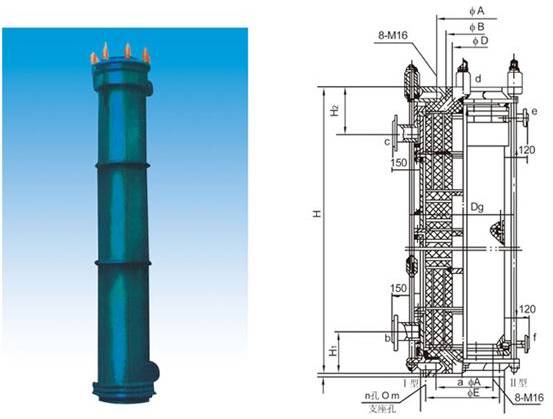

通潮牌YKA型圆块孔式石墨热交换器以圆柱体形单元换热块积木式叠装而成，结构强度高，石墨件间垫以四氟质或特种橡胶质等质地密封件、密封可靠。设备导热效率高，分成I型与II型，|型载热体切向进入换热块，相邻两块方向错开，纵向物料经短通道逐块再分配而紊流效应显著，下封头附加汽液分离器的则成冷凝器，若上封头改成蒸发室则形成蒸发器。YKA-1I型载热体径向进入换热块、壳体按外折流需要可设置成多节。块间弹性密封件由弹簧压力起热胀冷缩补偿作用。本型设备只许立式，用户自配支架安装使用。照片所示为加热器，图示为冷却器结构。
