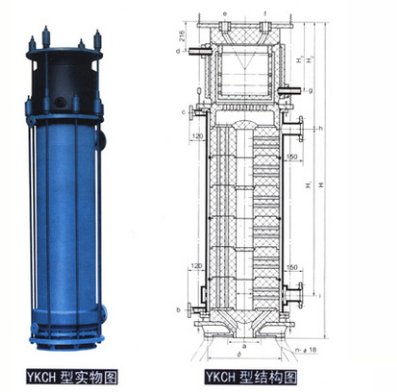

西达牌YKCH型圆块孔式石墨硫酸稀释冷却器由石墨制混酸器与圆块孔式石墨冷 却器组合而成，亦可用作其它物料放热性 稀释、混合、冷却。本公司亦生产LS型石墨硫酸稀释冷却器及混酸与冷却分体之I型、II型组合硫酸稀释冷却系统。图示为冷却器结构图。

技术特性：     纵向  横向

设计压力Mpa     ≤0.1  ≤0.4

设计温度℃      -20 ~ 165 (按中径计)

换热面积㎡      HG/T3188-2000

技术标准：HG/T3188—2000

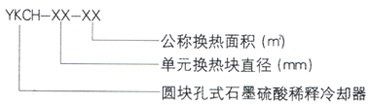

型号标记：

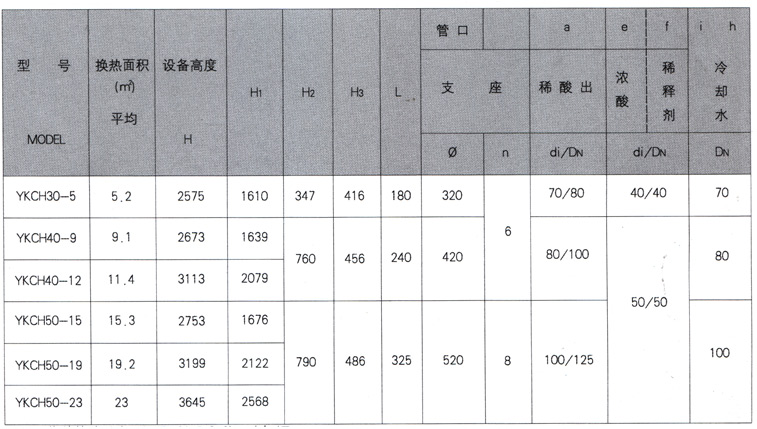

YKCH型系列参数表

注：DN指外接法兰为HGJ45-91 PN0.6MPa时名义尺寸。
