广东正业科技股份有限公司
广东
面议
580
用途:

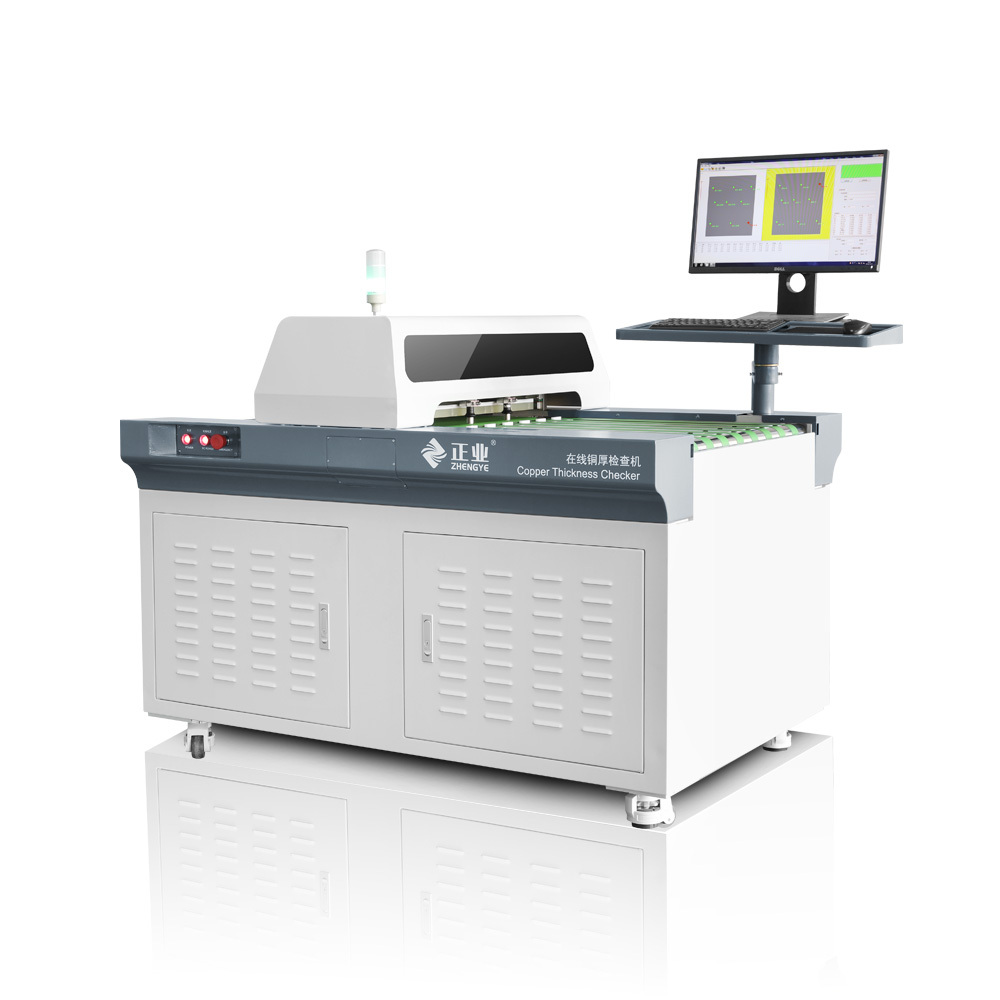

在线铜厚机用于硬板、单层或多层线路板表面铜厚的测量
特征:
1、连接产线：在线监控MSA对接，预防不良品的产出；
2、数据精度：提?测试效率，减少?为记录和测试误差；
3、**的定位?式：**设计，双?测量；
4、性能稳定：搭载菲希尔PC2主机，ERCU N?铜探头；
5、测试板厚：0.050-12mm，适?板材厚度范围?；
6、?动化：可配套三种?动上下料?案，降低成本，提升效率；
7、Gerber，Dir导?选点?式，快速建?测试档。
技术参数
项目 | 规格 |
型号 | TH11 |
仪器功能 | 在线铜厚检测 |
测量板尺寸 | 200mm * 220mm — 650mm * 620mm |
测量板厚度 | 0.05mm - 12mm |
铜厚测试范围 | 0.1- 120μm |
铜厚测试区面积 | ＞10mm*15mm |
铜厚测试精度 | ±5% |
铜厚测试控制器 | FISHER（MMS PC2 BU） |
铜厚测试探头 | FISHER（PROBE ERCU N） |
测试效率 | 6point：6-9S/pc ， 18poin：10-13S/pc |
测试点定位精度 | ±3mm |
测试点 | 1.Dir导?测试点 2.Gerber导?测试点 3.软件指定，均布5点，9点 |
平台输送速度 | 6M/min、12M/min |
统计功能 | yes |
收板功能 | 选配 |
?作环境温度 | 22±3℃ |
电源要求 | AC220V 50HZ |
气源要求 | 0.6-0.8Mpa |
功率 | 2KW |
重量 | 500KG |
外形尺? | L*W*H（mm）1536*1245*1420(平台900) |
