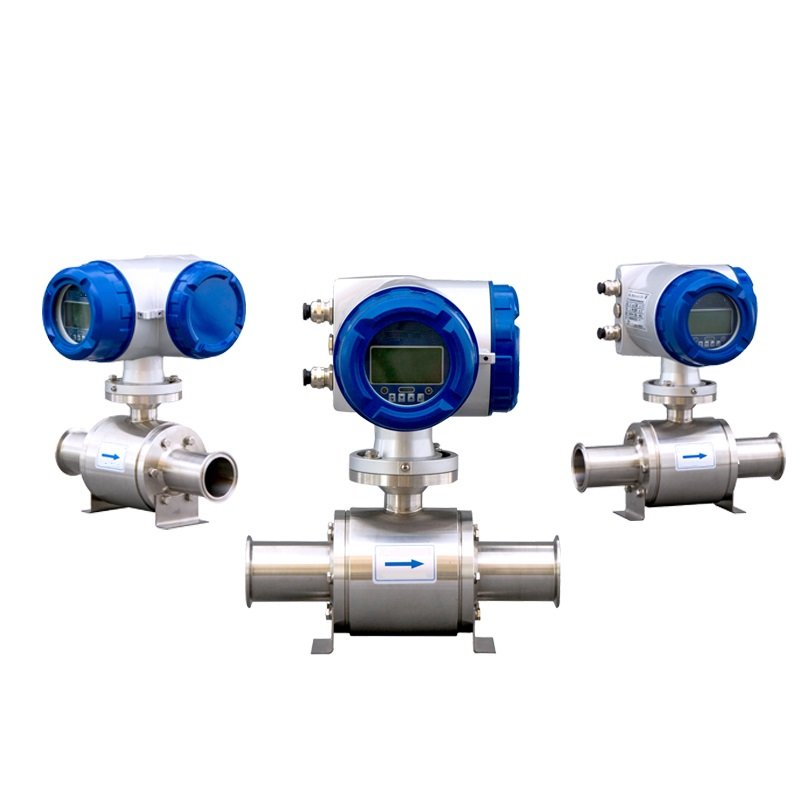

卫生型电磁流量计
直接联系
上海立森测控技术有限公司
上海
面议
立森测控
卫生型电磁流量计
1762
一、概述
智能电磁流量计（以下简称流量计），主要用于测量连续或间断流经封闭管道中导电液
体及液固两项流体的体积流量。它的测量精度不受被测量介质的温度、密度、粘度及导
电率（＞5μs/cm）的变化影响。选择合适的电极材料和衬里材料，可以测量各种腐蚀
性液体以及强磨损的矿浆等介质的流量。广泛应用于石油、化工、冶金、轻纺、制药、
造纸、电力、环保及城市给排水和环保等领域。
主要特点：
l 测量管内无阻流件，压力损失几乎为零；
l 耐腐蚀、耐磨损；
l 测量精度高，工作稳定可靠；
l 抗干扰能力强，量程范围宽；
l 多种标准接口：(4～20)mA 电流输出、脉冲输出、报警输出及 RS-485 通讯等。
二、结构与工作原理
2.1 结构
流量计由流量传感器和转换器两部分组成。按传感器与转换器的组装方式分为一体式和
分离式两种形式。
传感器主要由测量导管、测量电极、励磁线圈、铁芯、磁轭及壳体组成。
转换器即为二次仪表。主要功能是：流量信号放大处理、单片机内部运算、流量及累计值
显示，同时根据需求配备相关外输信号接口。
2.2 工作原理
测量原理是基于法拉第电磁感应定律(见图 1) 在传感器的测量管外侧设置了一个交变
的外加磁场并在与其磁力线方向垂直的两侧安装一对电极。当导电介质流过测量管切割磁
力线时，在电极上产生感应电动势 E。
感应电动势 E 具有下面的关系式：
E=K·B·V·D
式中 E：感应电动势K：仪表常数B：磁感应强度
V：测量管截面内的平均流速 图 1
D：测量管内径
由于式中 K、D、B 可以确定不变，那么电动势 E 跟介质的平均流速 V 成正比例关系。
电极检测出的感应电动势E 经放大、滤波、整形后，送微处理器处理，由背光式
液晶显示屏显示累积流量和瞬时流量。
三、主要技术指标
3.1 使用条件
● 环境温度: -30℃～60℃; ● 相对湿度： ≤85;
● 大 气 压：86KPa～106KPa; ● 被测介质导率：＞5μs/cm。
● 适用介质：导电液体及液固两相流体
● 适用介质温度：-20℃～60℃。
3.2 主要技术参数
● 公称通径(mm)： DN10～DN150
● 公称压力(MPa)： 0.6、1.0、1.6、2.5、4.0、16、25、42。
● 电极材料: 314 不锈钢、316L 不锈钢、哈氏合金 C、钛、钽。
● 内衬材料： 聚四氟乙烯、聚全氟乙丙烯、聚氨酯橡胶、氯丁橡胶 。
● 精度等级： 0.5 级、1.0 级。
● 输出信号： 4～20mA 电流输出；脉冲输出；频率输出。
● 通讯接口： RS-485、RS-232C、MODBUS、REMOTE(HART)。
● 供电方式： 24V DC、220V AC。
● 功 耗： <20W。
● 量 程 比： 20 :1。
3.3 流量范围：
表 1 流量范围表
公称口径(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 |
下限流量(m3/h) | 0.14 | 0.3 | 0.5 | 0.8 | 1.4 | 2 | 3 | 5 |
上限流量(m3/h) | 2.8 | 6 | 10 | 16 | 28 | 40 | 60 | 100 |
公称口径(mm) | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
下限流量(m3/h) | 7 | 10 | 15 | 25 | 45 | 70 | 100 | 120 |
上限流量(m3/h) | 140 | 200 | 300 | 500 | 900 | 1400 | 2000 | 2400 |
公称口径(mm) | 400 | 450 | 500 | 550 | 600 | 700 | 800 | 900 |
下限流量(m3/h) | 160 | 200 | 250 | 300 | 350 | 500 | 600 | 800 |
上限流量(m3/h) | 3200 | 4000 | 5000 | 6000 | 7000 | 10000 | 12000 | 16000 |
公称口径(mm) | 1000 | 1100 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 |
下限流量(m3/h) | 1000 | 1200 | 1400 | 2000 | 2500 | 3200 | 4000 | 4800 |
上限流量(m3/h) | 19600 | 24000 | 28000 | 40000 | 50000 | 64000 | 80000 | 96000 |
四、型号及编码规定
4.1 型号
4.2 选型编码规定
公称通径，例如：25表示DN25、150表示DN150 产品代号：智能电磁流量计
选型编码一般规定在产品型号之后，规定如下：
DC-□ □ □ □-□ □ □ □-□ □ □-□-□ □
○1 ○2 ○3 ○4 ○5 ○6 ○7 ○8 ○9 ○10 ○11 ○12 ○13 ○14 ○15
○1 产品型号：DC--智能型电磁流量计 |
○2 公称通径： 10--DN10 15--DN15 20—DN20 25--DN25 32—DN32 40--DN40 50--DN50 65--DN65 80--DN80 100--DN100 125--DN125 150--DN150 |
○3 电极材质：L--316L V--钛 T--钽 H--哈氏合金 M--蒙乃尔 P--铂铱合金 9--客户定制 |
○4 衬里材质： C--氯丁橡胶（DN50～DN2200） F--FEP(DN4～DN500) T--PTFE 或 F4(DN4～DN500) P--聚氨脂 9--客户定制 |
○5 连接方式：F--碳钢法兰连接 S--不锈钢法兰连接 T--螺纹连接 W--夹装式 C--卡箍式 9--客户 定制 |
○6 公称压力： 国 标 ：G0.25--0.25MPa G0.6--0.6MPa G1.0--1.0MPa G1.6--1.6MPa G2.0--2.0MPa G2.5--2.5MPa G4.0--4.0MPa G5.0--5.0MPa G10--10MPa G11--11MPa G15--15MPa G16--16MPa G26--26MPa G42--42MPa 美标：A150--CL150 A300--CL300 A600--CL600 A900--CL900 A1500--CL1500A2500--CL2500 日标：J10--10K J20--20K J30--30K |
○7 传感器壳体材质：C--碳钢壳体A-铝压铸壳体-S--304 不锈钢喷漆壳体P--304 不锈钢抛光壳体 |
○8 介质**工作温度：L--≤60°S--≤120°H--≤180° |
○9 防护等级：A--IP65 B--IP68(分体型) |
○10 结构形式：M--一体型 D--分体型（注明线缆长度） N--一体防爆型 E--分体防爆型（注明线缆长度） |
○11 供电电源：A--220VAC B--24VDC C--电池供电（无输出信号） |
○12 现场显示：L--有现场显示N--无现场显示 |
○13 输出信号：C--(4～20)mA D--(0～10)mA P--脉冲输出 F--频率输出 S--RS485 R--R232 M--MODBUS H--Hart 由以上输出组合的多项输出 |
○14 接地环：N--无接地环 E--有接地环 |
○15 配对法兰：N--无配对法兰及紧固件 F--有配对法兰及紧固件 |
