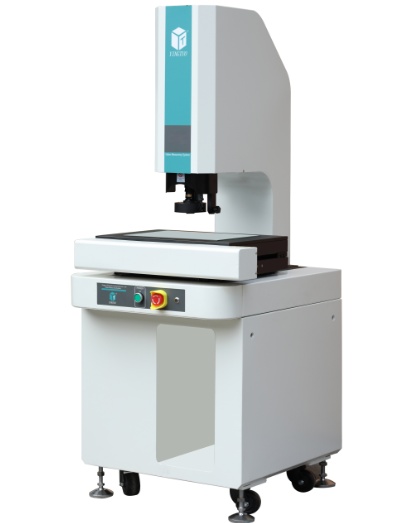

产品名称：精密加工测量仪产品品牌：PZ-3020CNC产品简介：本公司产品被广泛用于液晶面板、导电粒子、PCB板、TP、TFT、手机配件、精密模具、刀具、齿轮、五金产品、端子、螺丝、弹簧、电子产品、连接器、钟表、电线、冲压产品、塑胶产品、汽车配件、医疗器械、航天航空、高等院校、科研院所等领域。
产品特点：
· PZCS-CNC软件，可满足客户不同测量需求
· 具有快速自动对焦、自动寻边，强大的编程和自动测量功能
· 采用亚像素细分技术，提高边界分辨能力
· 配置操纵手柄，亦可软件程控
· SPC数据处理分析，大批量治具测量
· X、Y、Z三轴伺服控制，定位精度高速度快，运行平稳
· 采用自主开发的嵌入式模块控制系统，将复杂的控制系统集成于仪器内部，稳定性更高
· 程控恒流驱动式八区表面冷光光源，可适应复杂的工件测量
· 可通过激光指示器寻找被测工件的具体位置，快速定位，方便快捷
精密加工测量仪规格参数：
量程及精度 | ||||
工作台XY坐标量程 | 300mm×200mm | |||
Z向坐标量程 | 200mm(可根据客户要求订制) | |||
XY向示值误差 | (2.5+L/100)μm | |||
XYZ光栅数显分辨力 | 0.5μm | |||
花岗石工作台尺寸 | 506mm×356mm | |||
工作台玻璃尺寸 | 360mm×260m | |||
光学影像系统 | ||||
摄像机 | 高清晰工业级CCD彩色摄像机 | |||
变倍镜头倍率 | 0.7X~4.5X | |||
视频总倍率 | 20X~128X(19.5”显示器，分辨率1440*900) | |||
物方工作距离（标配） | 92mm | |||
物方视场（标配） | 8.1mm~1.3mm | |||
镜头组配 | ||||
组配方式 | 放大倍率 | 物方视场(mm) | 工作距离( mm) | 是否标配 |
0.7X～4.5X变倍镜头+1X镜筒 | 20X~128X | 11.1~1.7 | 92 | 标配 |
0.7X～4.5X变倍镜头+0.5X镜筒 | 10X~64X | 22~3.4 | 92 | 选配 |
0.7X～4. 5X变倍镜头+0.5X附加镜+1X镜筒 | 10X~64X | 22~3.4 | 175 | 选配 |
0.7X～4. 5X变倍镜头+0.5X附加镜+0.5 X镜 | 5X~32X | 44~6.8 | 175 | 选配 |
0.7X～4. 5X变倍镜头+2X附加镜+1X镜筒 | 40X~256X | 5.5~0.9 | 36 | 选配 |
0.7X～4. 5X变倍镜头+2X附加镜+0.5X镜筒 | 20X~128X | 11.1~1.7 | 36 | 选配 |
照明及电源
光源 | 轮廓光源和八分区程控面光源:LED冷光源 |
电源 | AC100～240V 50/60HZ 400W |
其它技术参数 | |
电脑 | 标配 |
测量软件 | PZCS-CNC |
操纵杆 | 标配 |
仪器净重 | 250Kg |
仪器外形尺寸(长 × 宽× 高) | 800mm×590mm×1620mm |
其他可选配件 | Renishaw简易测头，同轴光镜头等 |
