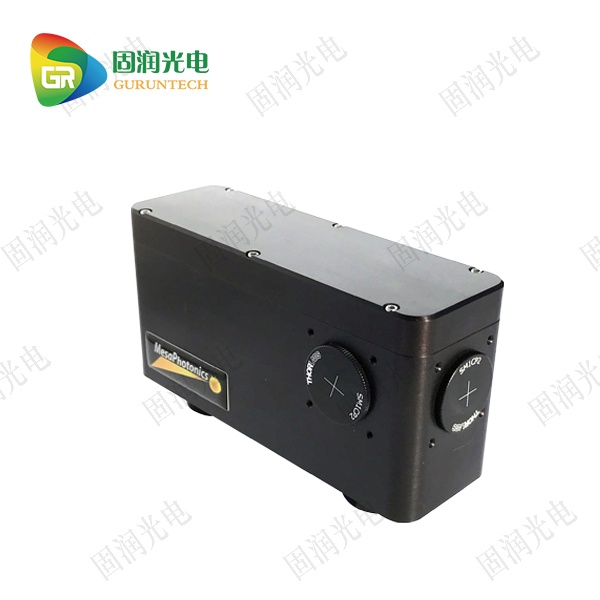

光学延迟线

型号：ODL

品牌：Mesa Photonics

描述：Mesa Photonics生产的光学延迟线（ODL）是一款通过软件控制光路变化，实现空间光时延的装置。它非常适合应用于泵浦探测，自相关测量，超短激光脉冲测量（干涉与强度方法）。先进的音圈技术使ODL具有150纳米的精度。双向传输光程分辨率为1飞秒。响应时间可短至1毫秒。我们1厘米量程的ODL干涉方面非常稳定（使用650nm激光器测试）。没有机械回程齿隙，没有回滞效应，没有步进电机的传动磨损，使用方便。ODL可以通过数字信号，模拟控制，或者两者结合。两个16bit的数模转换器简化了数据采集。数据输入与输出允许主/次时钟计时。Windows独立的程序可使您时刻掌握运行状态。

产品特点：

l 响应时间短

l 高精度

l 可数字控制+模拟控制

l 配有控制软件

l 无传动磨损

l 无回滞

l 结构紧凑

l 多种输出光路选择

应用范围：

l 太赫兹时域光谱系统

l 泵浦探测

l 自相关仪

l FROG测试系统

l 延时光路搭建

技术参数：

产品尺寸：146*94*53mm

行程：1cm

光线高度：66.7mm

指向稳定性：水平:<5mrad(可升级至<0.05mrad)

竖直<1mrad(可升级至<0.05mrad)

响应时间：1ms

**速度：40cm/s

精度：150nm

短期重复性：200nm

长期重复性：50ppm

光束间距：15mm

入射孔径：15mm

可选放大增益：1x，10x，100x，1000x

输入范围：-2V到+2V

噪声:30uV@10x增益

可选配件：

中控回射器：由相互垂直的三面镜子构成，它的特点是无论入射光从哪个方向入射，回射光都与入射光平行

下图为模拟正弦波频率与光线延时的函数曲线：
