涡街流量计.
面议
立森测控
涡街流量计.
655
1. LSGB系列满管型压电式涡街流量仪表
2. LSGB系列插入型压电式涡街流量仪表
3. LSGE系列满管型电容式涡街流量仪表
4. LSGE系列插入型电容式涡街流量仪表
5. LSGB系列电池供电型涡街流量仪表
6. 潜水型/分体型涡街流量仪表(协议订货)
7. 多功能曲线纪录积算仪,带 P/T 补偿功能、中文液晶显示
8. 智能流量积算仪,数码管显示

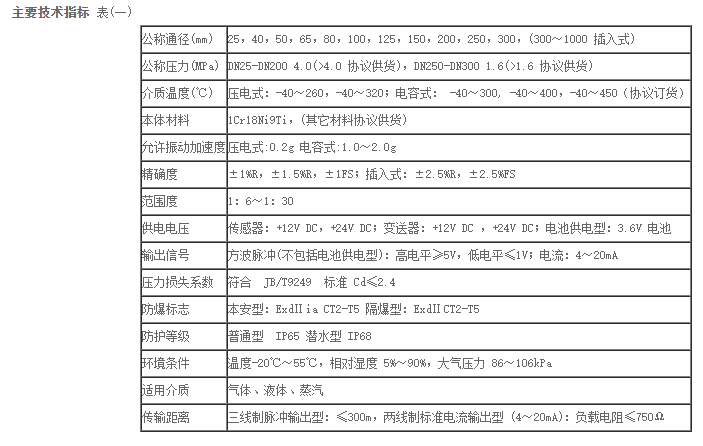

LUGB/E 型涡街流量仪表广泛适用于石油、化工、冶金、热力、纺织、造纸等行业对过热蒸汽、饱和蒸汽、压缩空气和一般气体(氧气、氮气氢气、天然气、煤气等) 、水和液体(如:水、汽油、酒精、苯类等)的计量和控制.
工作原理

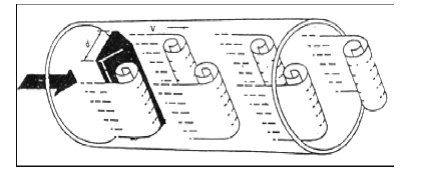

在流体中设置非流线型旋涡发生体(阻流体),则从旋涡发生体两侧交替地产生两列有规则的旋涡,这种旋涡称为卡曼涡街,如图(一)所示。
图(一)
旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为 f,被测介质来流的平均速度为 V,旋涡发生体迎流面宽度为d,表体通径为 D,根据卡曼涡街原理,有如下关系式:
f=StV/d 公式(1)
式中:
f-发生体一侧产生的卡门旋涡频率St-斯特罗哈尔数(无量纲数) V-流体的平均流速
d-旋涡发生体的宽度

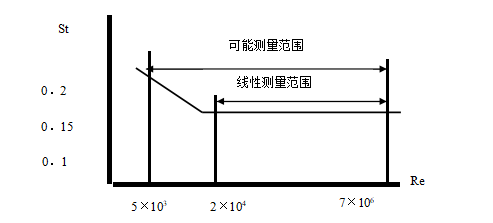

由此可见,通过测量卡门涡街分离频率便可算出瞬时流量。其中,斯特罗哈尔数(St)是无因次未知数, 图(二)表示斯特罗哈尔数(St)与雷诺数(Re)的关系。
图(二)
R在曲线表中 St=0.17 的平直部分,漩涡的释放频率与流速成正比,即为涡街流量传感器测量范围度。只要检测出频率 f 就可以求得管内流体的流速,由流速 V 求出体积流量。所测得的脉冲数与体积量之比,称为仪表常数(K),见式(2)
K=N/Q(1/m³) 公式(2) 式中:K=仪表常数(1/m³)。
N=脉冲个数
Q=体积流量(m³)
