垂直型durAnode4是阴极保护持续发展的产物,设计安装于结构物的底部,具有独特的优点。所有裸露的部件都由钛制成,保证其高度的耐久性,而且能够全部隐藏起来。因此也可以用于古建筑中保护钢梁,以及重量和尺寸非常重要的部位,例如停车场或其它类型的桥梁。也可以用于热点区域的保护,节约成本但不降低保护等级。

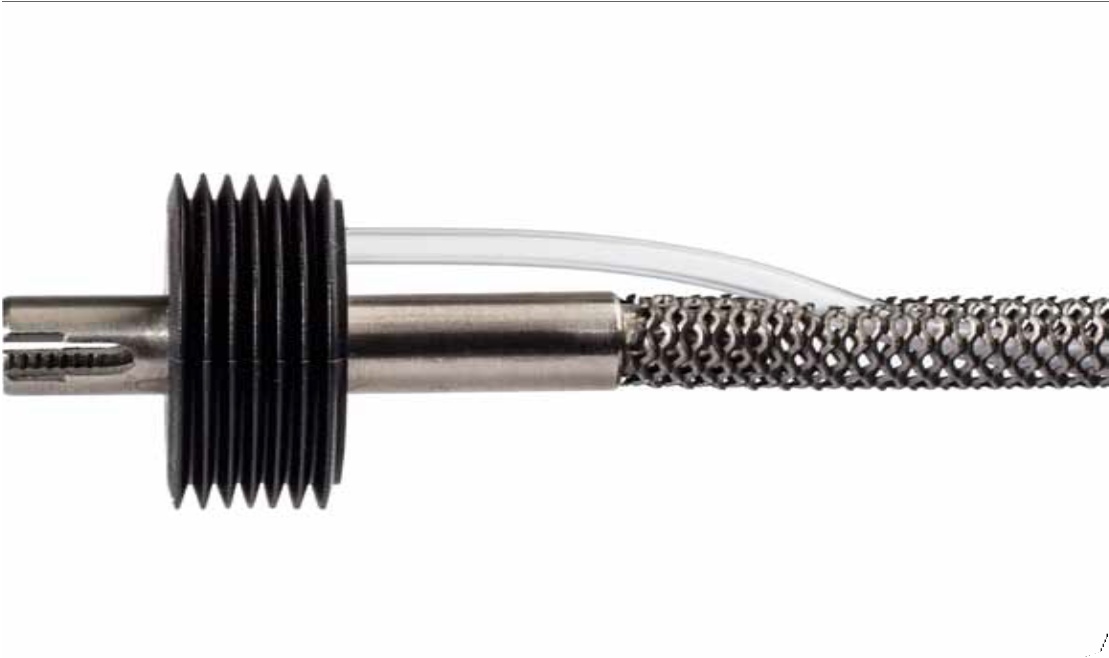

durAnode4包含一个钛阳极头和一个涂有复合金属氧化物(MMO)涂层的钛质活性阳极。
通过注射器将水泥浆注入黑色配合塞的孔内,空气从透明的塑料管溢出来,留下一段真空可以保持水泥浆不外流直至凝固成型 。
阳极头的重要特征
1、通过使用一个内置电阻器,可以得到可调节的理想的电流输出和分布。
2、电阻器与相对尺寸较小的阳极连接,可以防止电流输出的大量偏差,和大阳极但没有电阻器的系统相比,可以允许更高的平均电流强度。
3、当有一个单独电路短路时,电阻器可以防止串联在一起的全部阳极短路,并且抵消了混凝土内不同电导率引起的电流输出,这样也减少了分区的数量。
4、多个durAnode连到一根电缆上,使用一个贯穿螺丝穿透绝缘层连接到电缆上,可以减少安装工作量。这意味着电缆不需要去除表皮,只需要放置在阳极头上即可。
钛阳极头规格
阳极头标称直径 | 8mm |
阳极头标称长度 | 38mm(也可提供其它长度) |
阳极头材料 | ASTM B348二级钛 |
描述 | 顶部内螺纹用于连接贯穿螺丝,桩头设计用于焊接到 复合金属氧化物(MMO)涂层的多孔管 |
绝缘体规格
材料 | PVDF |
电阻器规格
由长度决定 | 100欧姆、220欧姆、510欧姆 1000欧姆、2000欧姆 |
类型 | 0.4W 陶瓷 |
电阻 | 详见说明,0.25% |
温度补偿器规格
类型 | 铜螺旋线圈 |
贯穿螺丝规格
材料 | ASTM B348二级钛 |
尺寸 | 5.5毫米螺纹 |
扭矩 | 用出厂设置的扭矩扳手插入 |
黑色配合塞规格
材料 | LDPE(低密度聚乙烯) |
直径 | 26mm带密封圈 |
吸气管 | 2.5米长的透明PVC管 |
注射器 | 直径5mm |
活性阳极的重要特征
1、活性阳极的长度从100毫米到几米不等,由微网结构组成一个直径7~8毫米的管子。
2、相比棒状结构,微网结构提高了阳极与水泥浆之间的电导率。由于管道内部也有水泥浆,有效增强了粘结材料的缓冲能力。
活性阳极规格
标称管径 | 8mm,公差±1mm |
标准长度 | 100mm~550mm(也可提供其它长度),公差为长度的±2% |
材料 | ASTM B265-08B一级钛 |
涂层材料 | 复合金属氧化物(MMO) |
电阻 | 0.22欧姆/米 |
工作电压 | 理论上钛在氯化物污染的混凝土中的工作电压约为10V, 实际电压**为5~6V |
设计寿命
Lida® De Nora文献 (DNOx CP Lida® 10-07)指出,阳极表面区域**额定电流为110mA/m2(相当于大约5.3mA/m)。
Lida®文献指出,阳极在110mA/m2的预期寿命超过100年,在450mA/m2的预期寿命超过25年。
输出电流
FORCE技术公司建议短时电流密度**450mA/m2,电压**5V。**输出电流相当于每100mm有效长度2.4mA。FORCE技术公司有一种特别的水泥浆配方,这种配方制成的水泥浆具有很好的流动性和收缩性,也被用于durAnode系统的一部分。应该注意的是,混凝土的电阻对阳极的输出电流有强烈影响,5V的**电压也时常限制阳极的电流输出。
