电杆载荷挠度测试仪用途：

电杆载荷挠度测试仪用于混凝土电杆荷载特性及挠度变化特性测定的专用仪器，在配置不同特性的传感器后，可扩展到所有杆状和管状制品的力学性能测定，也可以扩展到需要进行荷载及位移相关测量的所有力学性能试验。

电杆载荷挠度测试仪产品特点：

1、测试精度高，性能稳定，达到十万分之一的精度，采用独立六路A/D转换，数据自动采集、储存、随机查阅、打印、所有内存数据在无电状况下也不会丢失，并可通过USB口将数据转存到通用计算机的硬盘、软盘上保存。

2、操作过程由中文汉字提示，从外型到内核均进行了全新的设计，

3、本机体积小，主机体积290mm ×150mm ×150mm，携带方便，重量仅为1.2kg。

4、操作简便，显示屏为中文提示操作方式，用户无学自通。

5、机内采用六个独立A/D通道，互不干扰，，可配各种型号的荷重传感器、位移传感器。

6、显示屏采用240128大屏幕点阵式液晶屏，全中文显示，可同时连续显示四路测试数据，使用户及时了解测量数据的变化，直观清楚。

7、机内存储器达到1024KB，并滚动内存，可保存200个测量数据和100个标定数据，无需删除，数据调用十分方便，与国际无纸化方向接轨。本机串行口可连接野外微型打印机，USB通讯口直接与PC机通讯。

8、机内采用高容量锂电池，充完电连续工作时间2天以上，内置锂电池可反复充电300次。特别提醒：不间断充电时间5 — 8小时，不得超过8小时。

9、机内显示屏设有背光功能，可供用户晚上使用。荷载静压时间有声控提醒。

10、本仪器可同时配接2个挠度传感器（或2个位移传感器）和2个荷载传感器。

11、机内可标定各种型号荷重传感器、位移传感器，并可保存100个荷重传感器、位移传感器的系数。

12、可根据用户要求随意配置

13、本机可接微型野外打印机：

电杆载荷挠度测试仪技术特性：

1、荷载测量：

范 围：测量1 ～ 测量4通道可配荷重传感器 0～9999kN。

分辨力：0.01kN ～ 1kN。

精 度：满量程0.5 % ± 1字。

2、挠度测量：测量1 ～ 测量2

挠度（1）测量：

范 围: 测量1通道可配挠度传感器 0～1400 mm。

分辨力：1mm

精度：满量程0.5 % ± 1字。

3、挠度(2)测量：

范 围: 测量2通道可配挠度传感器 0～100 mm。

分辨力：0.01mm

精度：满量程0.5 % ± 1字。

4、位移测量：

范 围： 测量1 ～ 测量2通道可配传感器 0～25.00 mm。

分辨力： 0.01 mm。

精 度： 满量程0.5 % ± 1字。

5、具有延时开始和延时时间终止同时有蜂鸣声警示和数据自动采集、储存的功能。

6、荷载静压定时范围：1 - 99分钟。荷载静压级数：0 - 30级。每次电杆荷载试验用户可以根据试验要求将每级荷载静压时间、荷载静压级数设定好，测量数据到时自动采集、储存。

电杆载荷挠度测试仪使用环境要求：

1、 工作环境温度：0～40 ℃。

2、 工作环境相对湿度: 80 % 以下。

3、 工作环境大气压力：105 ± 4×103 Pa。

4、 电源电压范围：直流7.2V

电杆载荷挠度测试仪本机显示：

1．如需要查阅内存资料，选择主菜单中的4号键本机显示。

2．输入要查找的资料号按确认键，即可浏览该号资料。按上下箭头键，可浏览该号资料的全部内容，

电杆载荷挠度测试仪打印：

1．如需要打印已存资料，请选择主菜单中的6号键打印。

2．输入要打印的资料号按确认键，即可进行该号资料打印。

电杆载荷挠度测试仪通讯：

1．如需要将已存资料通讯到计算机，请选择主菜单中的5号键通讯。

2．输入要通讯的资料号按确认键，即可将该号资料通讯到计算机。

电杆载荷挠度测试仪保修说明

1：MP10-A型电杆荷载挠度测试仪自购买之日起保修壹年，终身维修。

2：由于人为性损坏，不准确的操作，特别是不按说明书使用，自行拆卸和维修均不在保修之列。

3：属正常使用，非人为损坏发生的质量问题凭本卡和发票复印件直接与公司技术服务部联系保修。（此卡请妥善保管）

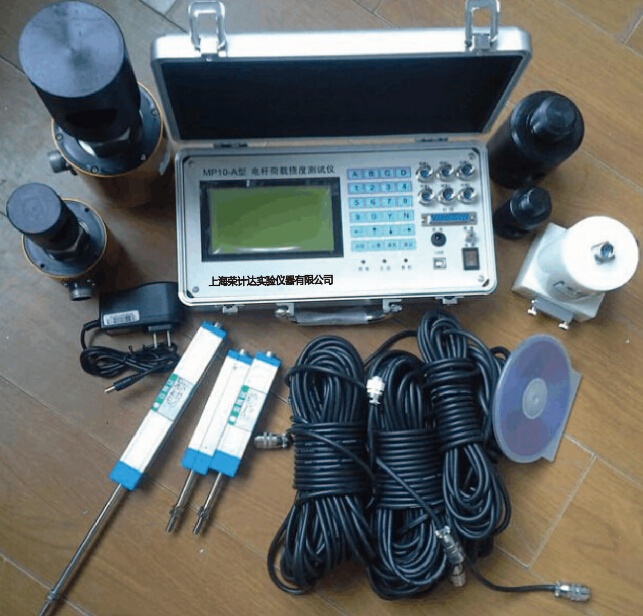

电杆载荷挠度测试仪配套清单

1) MP10电杆载荷挠度测量仪:1台

2) MP10电杆载荷挠度测量仪使用说明书:1份

3) MP10电杆载荷挠度测量仪标定证书:1份

4) 2吨拉力传感器:1只

5) 20吨拉力传感器:1只

6) 2吨拉力传感器拉力环:2只

7) 20吨拉力传感器拉力环:2只

8) 1400mm挠度传感器:1只

9) 100 mm位移传感器:1只

10) 20mm位移传感器:2只

11) 信号线:4根

12) 充电器: 1只
