全角度X射线应力测定仪

仪器的核心部件：微型X射线管、线阵探测器、超高速、紧凑型六轴机器手，分别来自，美国、瑞士、日本，全球**的品质得到了完全的保证。

一、描述：

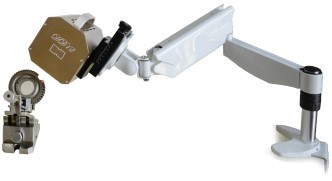

以一个X射线管和两个线阵探测器和为核心器件，通过必要的内部支架及外壳组合而成为宝盒。两个探测器的中心线和与入射线夹角分别设为2η，夹角顶点为测试点S。盒内还安装左右两个激光器，两束激光和交汇于S点。另外配以微调升降机构和多段式万向支架，即可用于应力测试。只需使用两束激光对准测试点S，调整宝盒外壳参照平面使之平行于试样测试面，开机后没有测量动作，采集数据几秒至十几秒即可完成测试。

这里2η依据不同待测材料和X射线管的靶材确定。

二、与现有X射线应力设备的比较：

现在所有的X射线应力测试设备都必须有两种运动机构：（1）通过机械扫描测定衍射角2θ的机构；（2）改变Ψ角的机构。测试过程都是在若干个不同的Ψ角分别测定衍射角2θ，然后计算应力。本仪器却没有这样两种机构，无需这两种测量动作。开机直接采集数据，计算应力值，瞬间给出测试结果。

三、技术参数：

1、X线管靶材：Cr（可定制）。

2、X射线管功率：60kv，200uA。

3、高压电源：与X射线管集成。

4、线阵探测器：厚320Um，宽50UM，*4mm*640mm。

5、2θ范围：144°-168°。

6、ψ角：可选择35°、40°、45°。
