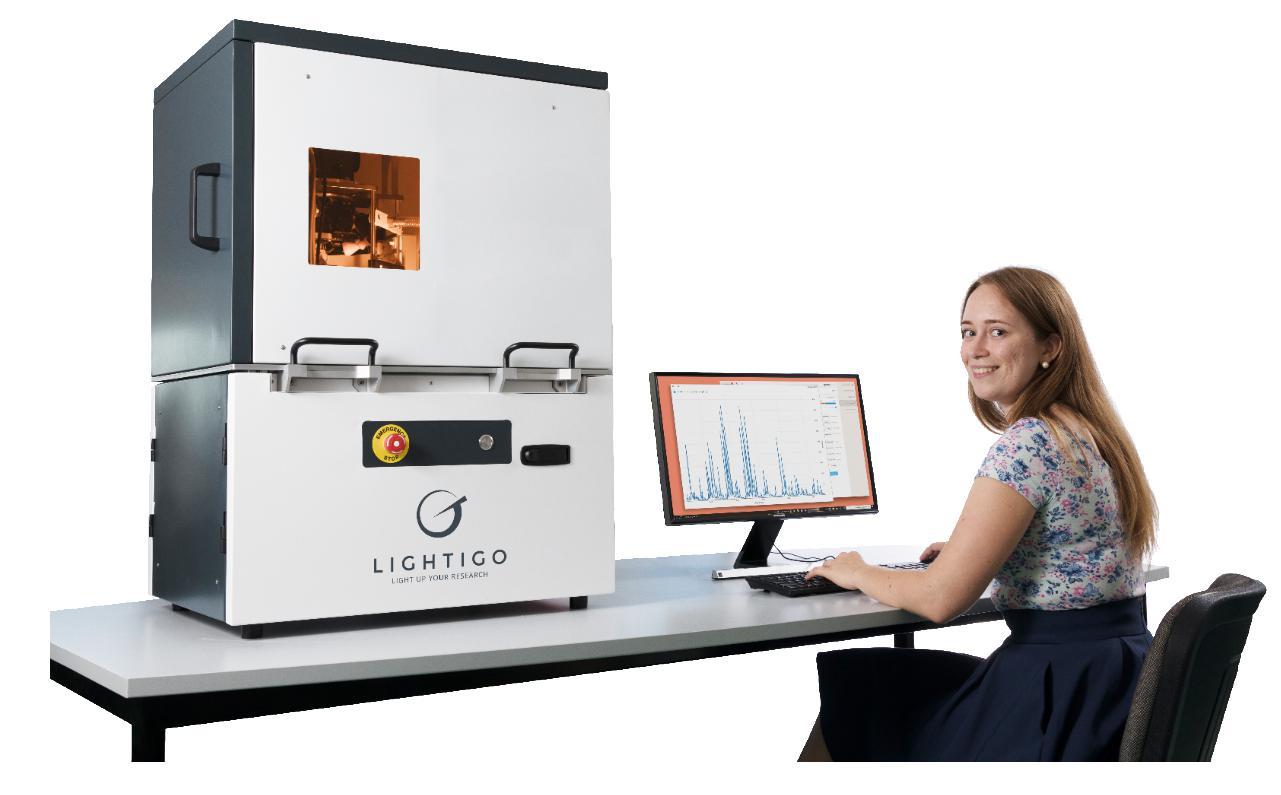

FireFly是欧洲工程技术中心（CEITEC）Lightigo公司推出的**一代LIBS元素分析系统，旨在高性价比、高性能体积比。除此，它对功能配置进行了精心和优化，具备LIBS技术元素分析应用的*精彩和*重要的特征优势。
应用领域
l 植物、土壤、地质、金属、塑料、生物材料的元素检测；
l 元素分布成像（mapping）；
l 多层剖面元素测量；
l 动植物的有害金属/重金属的胁迫响应；
l 标记物、纳米颗粒检测
主要特点
l x-y-z 自动3轴移动样品台；
l 样品显微观测和照明；
l 激光聚焦光斑自动调整；
l 内置数字延时发生器；
l 气体吹扫和气体抽吸适配器；
l DPSS激光器，光束质量、稳定性、聚焦效果、寿命更优；另具其它配置可选；
l 100HZ光谱仪+检测器，另具其它配置可选；
l 快速Mapping功能；
l 激光安全等级为Class I
仪器参数
FireFly系列产品的标准配置如下表。可配置为具Mapping等重要功能的标准系统，用于教学等；也可配置为科研系统，用于元素高精度分析。我们沟通您的配置方案。
样品 | 样品体积 | **100 × 100 × 50 mm （样品可为不规则形状） |
样品支架 | 适用于不规则样品：通用夹式样品支架 适用于标准压片样品：12 × 12 mm | 2 × 30 mm | 1 × 50 mm | |
电控样品台 | 移动范围(X × Y × Z) | 100 × 100 × 50 mm |
移动分辨率 | 0.08 μm ( 微移) / 5 μm ( 标准)： | |
移动速度 | 20 mm/s 1? | |
样品观测 | 正向观测相机 | CMOS ( **55 fps)， 视野范围：1.5 mm， |
侧向观测相机 | CMOS ( **55 fps)， 视野范围：100 mm： | |
照明 | LED环状照明，4段独立控制 | |
激光聚焦 | 透镜 | 空气介质消色差耦合透镜，焦距30 mm |
光斑大小 | 自动调节范围：10–150 μm 2? | |
激光器 | 类型 | 二极管泵浦激光器；Nd:YAG， 1064 nm (532 nm 或 266 nm 可选) |
脉冲能量 | 70 mJ（1064 nm），35 mJ（532nm）， 12 mj (266 nm) 2? | |
重复速率 | 20-100 HZ | |
光谱仪和检测器 | 单通道 | 90–435 nm， 光谱分辨率0.15nm，50 HZ |
多通道 | 200-900 nm3?，2-6 通道，光谱分辨率0.2 nm nm3?，100 HZ | |
Echelle | 180-900 nm，光谱分辨率 0.1-0.45 nm， 50 HZ | |
数字延时 发生器 | 通道 | 4 个BNC输出通道 ， 1个输入通道 (Trig. / Gate) |
模式 | 单脉冲，连续，外触发，门控，负载循环等 | |
参数 | 时间分辨率10 ns，精确度5 ns，输出3.3/5 V | |
气体模块 | 吹扫系统 | 连续吹扫模式；脉冲触发吹扫模式 |
抽吸系统 | ISO-KF标准适配器，可连接外部抽吸模块 | |
紧凑版规格 | 长×宽×高 | 680×602×640 nm |
重量 | 100 Kg |
1) 取决于选择的分辨率 2）取决于激光器型号 3）各种光谱范围和分辨率可选
LIBS的技术原理和优势
应用案例：
1. LIBS技术对于癌症检测的应用：
CEITEC 的布尔诺科技大学Lightigo研究团队正在进行应用LIBS技术的皮肤癌检测研究---癌变细胞与正常细胞的元素构成有差异，所以通过LIBS技术检测肿瘤组织的元素特征，从而应用于医疗诊断。
本图引自捷克电台网站本次采访新闻文章
2020年1月24日，捷克电台发布了在布尔诺科技大学激光光谱实验室对Lightigo团队的采访，Lightigo公司科研项目负责人Pavel Po?ízka谈到：“LIBS测量能够得到一系列元素分布图像，帮助病理学家尽快确诊。大的肿瘤容易发现，但LIBS技术对于很小的难以检测的卫星肿瘤会非常有用武之地。”
2. 应用LIBS技术比较研究含Cd量子点与Cd盐中的Cd离子对浮萍的富集及胁迫作用
浮萍（Lemna minor L.）是金属元素环境污染的指示物种，也是常被用于金属毒害和富集作用研究的模式生物。本案例中，AtomTrace团队应用LIBS技术对浮萍做元素分布mapping，比较研究Cd盐和QDs中的Cd元素在浮萍中的富集模式；并应用传统ICP-OES技术对不同含Cd化合物在浮萍中的含量和富集进行测量；同时应用TEM方法探究QDs的富集位置---浮萍表面、细胞内部、还是植物组织内。
Cd量子点及Cd盐处理下浮萍小叶元素mapping图像
实验结论：
§ CdCl2和Cd-QDs污染，对于Cd元素在浮萍叶片表面分布的影响无区别；
§ 浓度不同，对于Cd元素在浮萍叶片表面分布的影响无区别；
§ 实验中三种含镉化合物（CdCl2、MPA-QDs、GSH-QDs）浓度升高，LIBS检测信号皆随之增强；
§ 茎结处Cd元素富集作用明显高于其它组织
引自：Pavlína， M.， Karel， N.， Pavel， P.， J， K.， P， L.， H， Z.G.， Jozef， K.， 2018. Comparative investigation of toxicity and bioaccumulation of Cd-based quantum dots and Cd salt in freshwater plant Lemna minor L. [J]. Ecotoxicology and Environmental Safety 147 (2018) 334–341
