法国HYDROPTIC公司UVP6-HF水下颗粒物和浮游动物图像原位采集系统
设备介绍
UVP6-HF水下颗粒物和浮游动物图像原位采集系统(CNRS**)主要用于同时研究水下的大型颗粒物(>80μm)和浮游动物(>700μm),并在已知水体体积下对水中颗粒物和浮游动物进行量化。UVP6-HF系统使用传统的照明设备和经电脑处理的光学技术,来获得浮游动物原位数字图像,操作深度可达6000m。

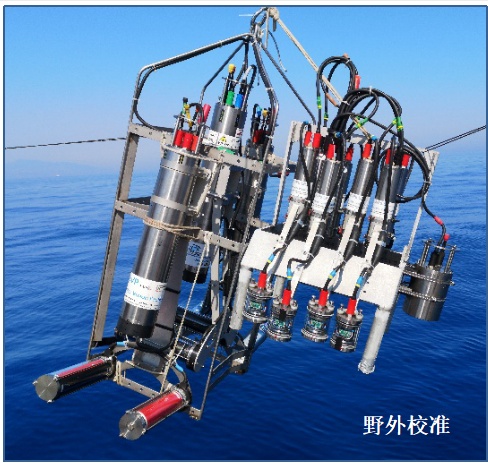

UVP6-HF是UVP5的小型版本,它的设计质量标准与UVP5相同,并能提供高达500万像素的分辨率。它能拍摄到红色闪光灯照射范围内对准焦距的浮游动物图像,对焦体积为0.9升,拍摄到的高分辨率数字图像可以在后期通过电脑进行处理分析。当UVP6-HF与传统的CTD测量设备相连时,颗粒物和浮游动物的分布就可以实时显示,并与CTD元数据整合到一起。UVP6-HF与UVP5std版本和UVP5hd版本系统相互校准。
主要应用
?浮游动物和颗粒物剖面观测
?浮游动物图像颗粒物图像原位采集、处理
?集成到CTD采水器上进行颗粒物和浮游动物图像实时采集,跟CTD数据整合到一起
规格
工作深度:0-6000 m
空气中重量:3.2 kg
水中重量:1.5 kg
材质:钛、玻璃、POM(连接臂)
输入电压:8-28 Vdc (0.1W-0.1Hz;0.35W-0.5Hz ;1W-1.3Hz;6w-15Hz)
接口:RS232,以太网,模拟输出
照明设备:2个玻璃外壳保护的激光二极管,635nm,100μS闪光灯
分辨率:5Mpixels / 0.73μM
视野范围:180 x 151mm
标准图像体积:0.9L
**图片获取频率:20Hz
图片实时处理,包括分类
存储:400G(SD卡)
0.1%精度的压力传感器
可配备保护框架独立使用
可与CTD采水器集成使用,获取环境参数
图像分析软件—EcoTaxa
将UVP6-HF拍摄得到的图片进行处理后上传到EcoTaxa网站,可以利用网站上已有的库或自己已创建的库对图片进行自动鉴定、分类。同时,也可以根据筛选条件绘制相应的粒径谱等。此外,用户也可以在网站上对自己感兴趣的区域、项目进行搜索浏览。
