YB-PZCY皮带中部初级采样机是严格按照国际ISO标准和国内GB标准设计，安装于皮带输送机上的自动化采样设备。真正的全断面采样，关键部件为不锈钢材质，安装时简单快捷，无需改造皮带机结构即可满足煤炭、电力、冶金、化工等不同行业的采制样需求。

产品特点：裙板保护装置；随机采样，代表性强；关键部件不锈钢材质；
安装位置：安装在皮带输送机中部位置，从水平或倾斜的运行中的输送带上直接采集子样。

适用带速1.5-4m/s
采 样 量> 5Kg/次
适用水份≤17%
采样时控0-999min任定
控制方式：上位机+PLC 控制，可实现全自动采制样，也可半自动、手动运行。

性能特点

全断面采样 代表性强

刮板式采样头能够全断面截取物料流，取得样品具有代表性，保证公平公正。且采样头刮扫速度足够快，对输送中的物料流几乎没有干扰，不会影响物料正常输送和称重。

完善防护装置，不伤输送带

不锈钢刮板耐磨损、耐腐蚀，且使用寿命更长；耐磨橡胶刮扫器，避免损伤皮带和丢失物料；另设双重系统保护，防止堵煤、堵塞现象发生。采样机上设有裙板，可防止物料散落。

配备平衡块平衡离心力

采样头特别配置平衡块来平衡离心力，实现采样头回转部分的动静平衡，减少启停冲击并消除旋转离心力。

全密封设计

采样全过程密封设计，有效防止水分散失和物料泄露，并隔绝灰尘、腐蚀气体的污染，确保采集样品完全满足国际、国内标准，同时符合环保要求。

高端配置，坚固耐用

与物料接触部位精选304不锈钢材质，耐腐蚀、耐磨性能更加优越，无惧恶劣环境。减速电机、空气开关、继电器等组成配件，全部选用进口品牌或国内一线产品，整体品质迈向更高水平。

支持自定义参数设置

根据现场实际要求，设置采样设备运行各项参数，包括全自动运行所需时间间隔、采样量多少、时段等参数，操作简单、管理更方便。

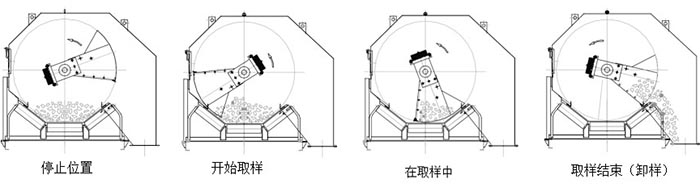

工作原理

皮带采样机启动后，由电机通过减速机减速，带动转臂轴圆周旋转，使转臂前端取样头对皮带上的物料进行全断面取样。

工作流程

1、根据设定时间采样机电机启动；
2、采样头旋转经过物料流并横向截取物料，直到接近开关触发；同时物料落入溜管；
3、接近开关触发后，电机断电并施加制动。将采样头停止并保持在料流对面位置（零位）；
4、计时器计时进入下一周期。

产品组成

电机减速机、旋转C式采样头、落料管、样品收集器和钢结构支架。
