性能指标

检测模式

       采用高精度自动X、Y、Z三轴模组，可实现全自动X-Y平面二维栅格扫查或手动检测，且扫查轴和步进轴可自定义，模式自动切换。自动A/B轴及手动A1/B1调整轴，用于对探头角度的微调，以实现**检测效果。

技术参数

（1）模组运动行程：X轴有效行程800mm

                                Y轴有效行程600mm

                                Z轴有效行程400mm

（2）重复定位精度：X/Y/Z轴重复定位精度小于0.05mm/m；

（3）系统位置分辨率：<0.01mm

（4）扫查速度范围：1mm/s-500mm/s

（5）设备使用温度范围：-10℃~ +40℃

运动控制软件

       运动控制软件功能包含各个轴的手动控制及栅格自动检测，可提供源码给用户进行二次开发，用户二次开发参照运动控制器运动控制设计手册，兼容 VC,VB，VS，C++Builder，C#等开发软件。

系统组成

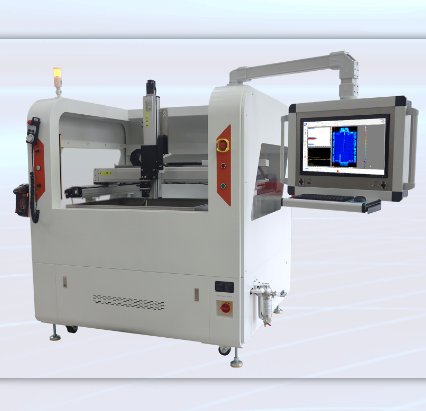

系统由超声仪器、工控机、显示器、多轴运动模组、检测水槽、探头夹持工装、设备支架、控制柜、水循环过滤系统等组成。

技术优势

（1）成像清晰：采用高频特殊定制探头，实现水冷板高精度成像。

（2）缺陷自动评判和工件统计：根据客户给出的检测标准，自动识别缺陷并统计工件不良品数量，轻松实现工件统计工作。

（3）工艺适用性强：一种检测工艺可适用于多种水冷板检测，减少设备调试时间，提升检测效率。

（4）运行稳定：整套系统运行稳定，安全可靠，维护方便，特别适用于小批量、多品种工件检测。
