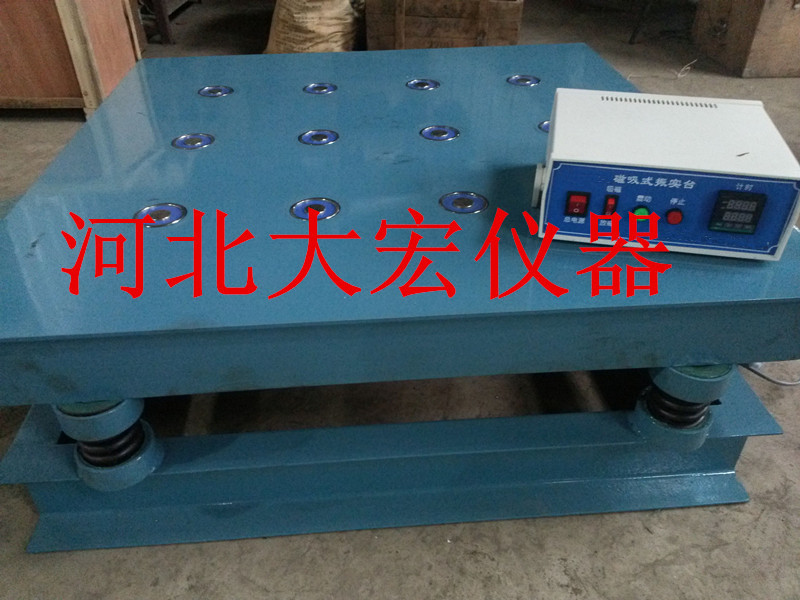

砌墙砖磁力振动台简介：

　　该仪器符合GB/T 2542-2012 《砌墙砖抗压强度试样制备设备通用要求》技术规程设计生产的***的实验设备。是一种在普通振动台基础上的更新改良产品。本产品外形规格为1000×1000mm，台面下方附有磁盘，通电上磁，磁盘吸力可达到75千克力左右，断电后磁力自动消失。这样既免去了安装时必打地基的程序，又解决了实验过程中须将试件紧固在台面上的问题。

结构原理：

　　磁力振动台主要由磁盘、台面、底架、振动器、弹簧等部件组成，同过焊接组成一体，振动器位于台面底部中心位置。起着振实振稳的作用。工作原理：采用偏心振动、电磁吸力原理对试件进行吸附和振动的设备。

砌墙砖磁力振动台技术参数：

　　1、振动台振幅：0.3mm~0.6mm

　　2、振动台频率：2600r/min~3000r/min

　　3、振动台吸盘吸引力：7.50-10N

　　4、振动台征集绝缘电阻≥2.5MΩ

　　5、振动台台面尺寸：1000mm×1000mm

　　6、振动台吸盘型式、尺寸和数量：Φ100（mm）×12

　　7、吸盘的工作面为圆形平面，与振动台台面同在一水平面上

砌墙砖磁力振动台安装与调试：

　　1、 将振动台安装在混凝土基础上，基础与槽钢底座之间垫大于5mm厚的橡胶带。地脚螺栓尺寸为M16×390mm，4只用户自备，螺栓透出地面60mm，地脚螺栓位置如“图2”。振动台安装后应保持台面水平。

　　2、将控制器放在距振动相近适当位置，将振动台上多线插头，插入控制器多线插座内。控制器上电源插入3～380V电源插座上供应商河北大宏实验仪器有限公司。

　　3、为确保安全，振动台与控制器连接线，**穿在硬塑料管或钢管内，并埋设牢固可靠，防止电缆损坏。

　　4、应有良好接地装置。

　　5、按技术要求必须平底试模上台，放置要与台面相对称，使负荷平衡，并且注意定点磁位置。若无平底试模要先将试模地面打磨后装料再置于台面上（但效果仍不及平底试模）。

使用方法

　　1、将程序控制器面板上的预置拨码开关调节到要求的振动时间（单位：秒）。在振动过程中严禁调节预置拨码开关。

　　2、将装满混凝土的试模依次放置在电磁铁的相应位置，开启控制面板上的电磁铁开关，试模即牢固固定在振动台上。

　　3、按下控制器面板上的启动开关，振动台即启动，运转到预定振动时间，自动切换到制动，经7秒钟后自动断电。

　　4、关闭电磁铁开关，试模与台面电磁铁脱开，然后即可搬取试模。

砌墙砖磁力振动台注意事项：

　　1.使用设备时，要认真阅读技术说明书，熟悉技术指标、工作性能、使用方法、注意事项，严格遵照河北大宏实验仪器有限公司仪器使用说明书的规定步骤进行操作。

　　2.初次使用设备人员，必须在熟练人员指导下进行操作，熟练掌握后方可进行独立操作。

　　3.实验时使用的仪器设备及器材，要布局合理，摆放整齐，便于操作，观察及记录等。

　　4.使用设备时，应限制在规定范围之内，禁止超载运行。

　　5.电器设备发生异常，请不要私自打开或拆卸仪器。必须通知专业人员进行维修，不得擅自处理。

6、仪器不要与一个大功率用电器共用一电源插座。

　　7、仪器应置于干燥处，不要常拔插接件，防止插头接触不良。

　　8、空气潮湿的地区，宜将传感器存放于干燥箱中保存。

　　9、仪器不用时，请用布盖住，防止灰尘侵入。

砌墙砖磁力振动台售后服务承诺：

1、我方保证所供货物是全新，未使用过的。

2、我公司生产、销售的所有产品保修期为1年，质量保证期时间自产品*终验收合格双方签字并交付使用之日算起，保修期内免费维修或更换设备（人为因素所引起的故障除外）。

3、保修期外我公司终身提供设备有偿维修服务，并优惠提供备品备件服务。

4、用户在正常使用中出现性能故障时，河北大宏实验仪器有限以上保修服务。除此之外，国家适用法律法规另有明确规定的，本公司遵照相关法律法规执行。

5、注：此说明书做为参考，产品实物，技术参数以实物为准，如有变动不另行通知。
