概 述 Descriptions

盒式连续干燥机是一种高效的传导型连续干燥设备，其独特的结构和工作原理决定了它具有热效率高、能耗低、占地面积小、配置简单、操作控制方便、操作环境好等特点。广泛适用于化工、医药、农药、食品、饲料、农副产品加工等行业的干燥作业。在各行业使用实践中深受好评。可分为常压、密闭、真空三大类型;1200、1500、2200、3000四种规格;A（碳钢）、B（接触物料部分不锈钢），C在B的基础上、增加蒸汽管路、主轴及支架为不锈铜，简体和顶盖内村不锈钢）三种材质，干燥面积4-180m'，共几百种型号的系列产品，并能提供与之相配套的辅助设备，可满足用户对各种物料进行干燥的需要。

特 点 Features

（一）调控容易、适用性强

1.通过调整料层厚度、主辅转速、耙臂数量、把叶型式和尺寸可使干燥过程达到**。

2每层干燥盘皆可单独通入热介质或冷介质、对物料进行加热或冷却，物料温度控制准确、容易。

3物料的停留时间可以精确调整。

4.物料流向单一、无返混现象、干燥均匀、质量稳定、不需再遣合。

（二）操作简单、容易

1.干燥器的开车、停车操作非常简单。

2停止进料后，传送物料的耙叶能很快地排空干爆器内的物料。

3.通过特殊的大规格检视门的视镜，可以对设备内进行很仔纲的清洗和观察。

（三）能耗低

1.料层很薄，主轴转速低，物料传送系统需要的功率小、电耗少。2以传导热进行干燥，热效率高，能量消耗低。（四）操作环境好，可回收溶剂，粉尘排放符合要求

1.常压型∶由于设备内气流速度低，而且设备内湿度分布上高下低，粉尘很难浮到设备顶部，所以顶部排湿口排出的尾气中几乎不含有粉尘。

2密闭型∶配备溶剂回收装置，可方便地回收在湿气体中的有机溶剂。溶剂回收装置简单，回收率高，对于易燃、易爆、有毒和易氧化的物料，可用氮气作为载湿气体进行闭路循环，使之安全操作。特别适用于易燃、易爆、有毒物料的干燥。

3.真空型∶在真空状态下操作的盘式干燥器，特别透用于热敏性物料的干燥。（五）安装方便，占地面积小

1.干燥器整体出厂，整体运输，只需吊装就位，安装定位非常容易。2由于干燥盘层式布置、立式安装，即使干燥面积很大，占地面积也很小。

（一）干燥盘

1.设计压力∶一般为0.4MPa，**可达1.6MPa。2.**使用压力∶一般≤0.4MPa，**可达1.6MPa。

3.加热介质∶蒸汽、热水、导热油、干燥盘温度100℃时使用热水加热，100℃~150℃时用≤0.4MPa饱和水蒸汽或者过热蒸汽加热，150℃~320℃时用导热油加热，>320℃时可采用电、导热油、熔盐等方式加热。（二）物料传送系统

1.主轴转速∶1-10转分，电磁或变频无极调速。2.耙臂∶每层干燥盘上有2~8支固定在主轴上的耙臂。

3.耙叶∶绞接在耙臂上，能随盘面上下浮动保持接触，有多种形式。4.碾滚∶对易结块和需要粉碎的物料，在适当位置配加碾滚，可以强化传热和干燥过程。（三）壳体

有常压、密闭、直空三种型式

1.常压型∶圆筒或八棱柱型，有整体和对开两种结构。加热介质进出口主管道可以在壳体内，也可以在壳体外。

2.密闭型∶圆筒型壳体，能承受5Kpa内压，加热介质进出口主管道可以在

内，也可以在壳体外。3.真空型∶圆筒型壳体，诅0.1Mpa，加热介质进出口主管道在壳体内。（四）空气加热器

一般在蒸发量较大的情况下使用，以增强干燥效率。

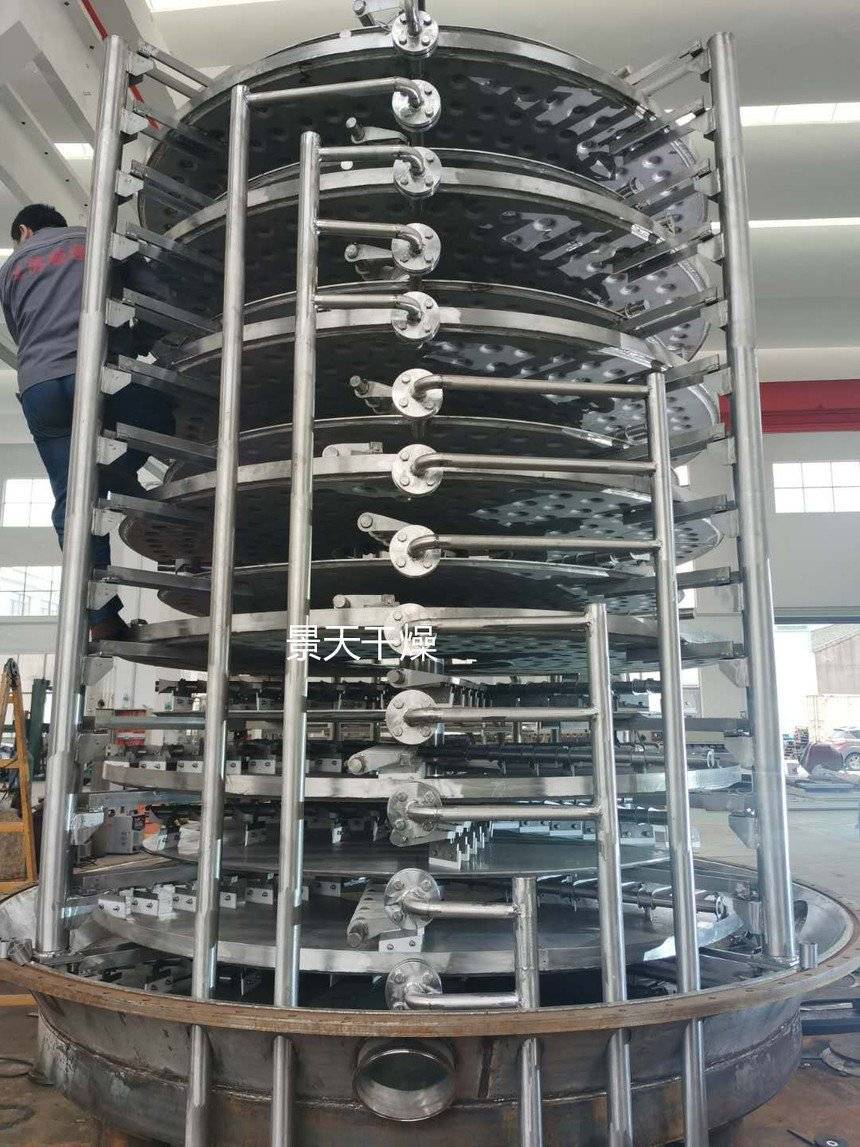

设备内部图

刮板图

内部图

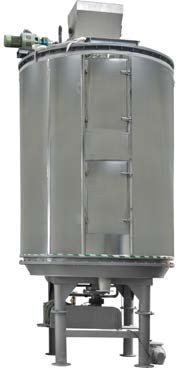

外观图
