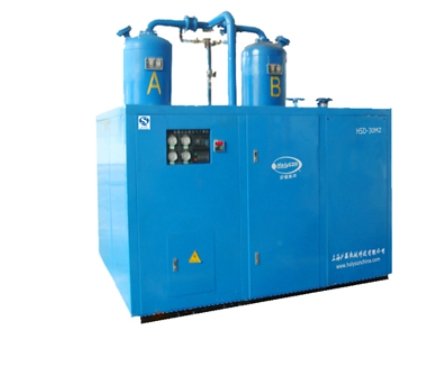

由压缩机来的高温高湿压缩空气，首先在换热器中与干燥过的低温压缩空气进行热交换，降低温度，然后进入蒸发器被进一步降温，在蒸发器中大部分气态水分子冷凝成液态水被排出。此后含湿量很低的压缩空气进入吸附筒内被进一步干燥除湿，得到更低露点的成品气，*后低温的干燥压缩空气进入换热器，冷却高温高湿的入口空气，同时本身温度也升高，防止了输送的管路外结露，升温后的干燥压缩空气一小部分用作吸附剂的再生，提高再生效率，降低能耗。
