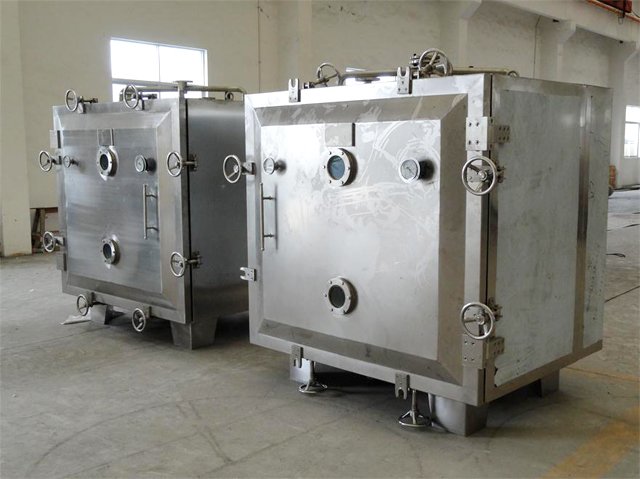

YZG/FZG真空干燥机
直接联系
常州市超华干燥设备有限公司
江苏
面议
超华干燥
YZG/FZG真空干燥机
733
工作原理
纯水在沸腾的状态时具有**的汽化速度。常态下，约100℃时纯水开始沸腾。而在真空条件下，由于系统中水蒸汽分压，远低于物料表面的水蒸汽分压，水的沸点低于100℃。例如：表面降至-0.07MPa时，水在70℃即开始沸腾。所以尽管在较低的操作温度下，本干燥器仍有较大的干燥能力。
应用范围
适用于医药、化工、食品、电子、中药等行业的热敏性物料干燥。
特点
※ 能在较低温度下得到较高的干燥速率，热量利用充分。
※ 适合低温干燥，热敏性物料的干燥，怕被氧化物料的干燥。
※ 能干燥含有溶剂及需回收溶剂的物料。
※ 在干燥前可进行消毒处理，干燥过程中无任何不纯物混入。
※ 本干燥器属于静态真空干燥器，故干燥的物料的形体不会损坏。
※ 本干燥器为间歇式生产设备，能随时调整工艺。
※ 内顶部为拱形结构，能有效避免凝结水反滴现象。
※ 采用四点合一抽真空结构，确保物料干燥的均匀性。
方型真空干燥机技术规格
参数/规格 | FZG-5 | FZG-10 | FZG-15 | FZG-20 |
干燥箱内尺寸mm | 1150×850×1210 | 1500×1060×1220 | 1500×1400×1220 | 1500×1800×1220 |
干燥箱外尺寸mm | 1320×1270×1780 | 1924×1720×1513 | 1513×1924×2060 | 1924×2500×1513 |
烘架层数 | 6 | 5 | 8 | 12 |
层间距离mm | 122 | 122 | 122 | 122 |
烘盘尺寸mm | 460×640×45 | 460×640×45 | 640×460×45 | 640×460×45 |
烘盘数 | 12 | 20 | 32 | 48 |
烘架管内 使用压力Mpa | ≤0.784 | ≤0.784 | ≤0.784 | ≤0.784 |
烘架使用温度℃ | 35~150 | 35~150 | 35~150 | 35~150 |
箱内空载 真空度Mpa | -0.1 | -0.1 | -0.1 | -0.1 |
在-0.1Mpa，加热温度110℃时，水的汽化率Kg/m2h |
7.2 |
7.2 |
7.2 |
7.2 |
干燥箱重量kg | 1100 | 1400 | 2100 | 3200 |
圆型真空干燥机技术规格：
参数/规格 | YZG-600φ×L | YZG-1000φ×L | YZG-1400φ×L | ||
箱内尺寸(mm) | 600×976 | 1000×1527 | 1400×2054 | ||
箱外尺寸(mm) | 1153×810×1020 | 1693×1190×1500 | 2386×1657×1920 | ||
烘架层数 | 4 | 6 | 8 | ||
层间距离(mm) | 81 | 102 | 102 | ||
烘盘尺寸(mm) | 310×600×45 | 460×640×45 | 460×640×45 | ||
烘盘数 | 4 | 12 | 32 | ||
烘架管内允压(Mpa) | ≤0.784(8kg/cm2) | ≤0.784 | ≤0.784 | ||
箱内温度(℃) | ≤150 | ≤150 | ≤150 | ||
箱内空载真空度(托) | ≤30 | ||||
在30托真空度，加热温度110时，水的气化率（kg/m2,h): | 7.2 | ||||
用冷凝器时，真空泵型号，功率（kw) | 2X-15A 2kw | W3 5.5kw | W3 7.5kw | ||
不用冷凝器，真空泵型号，功率（kw) | SK-0.8 2.2kw | SK-3 5.5kw | SK-3 7.5kw | ||
干燥箱重量（kg) | 250 | 800 | 1000 | ||
